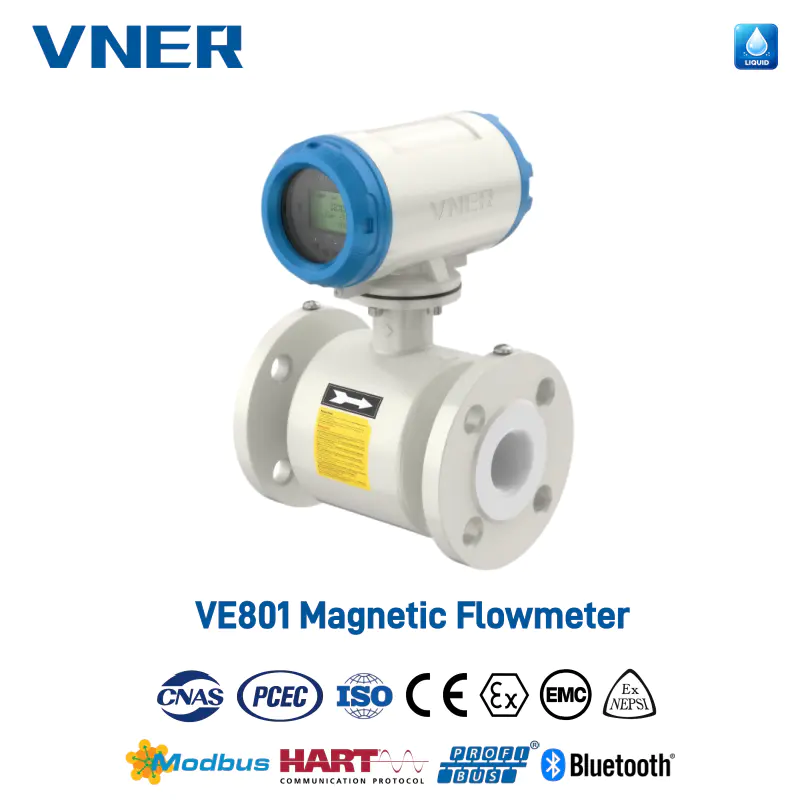

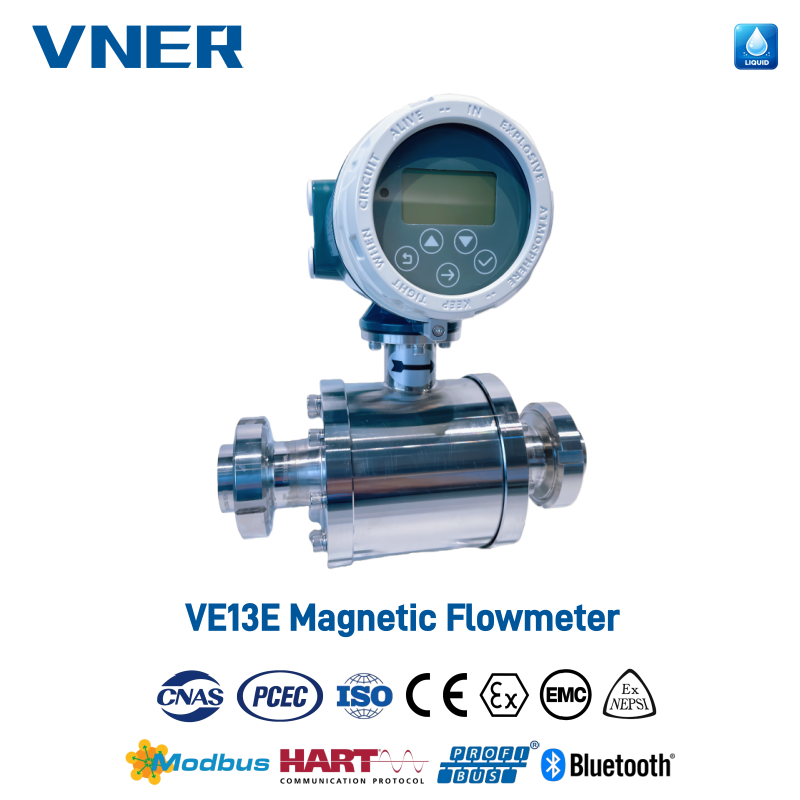

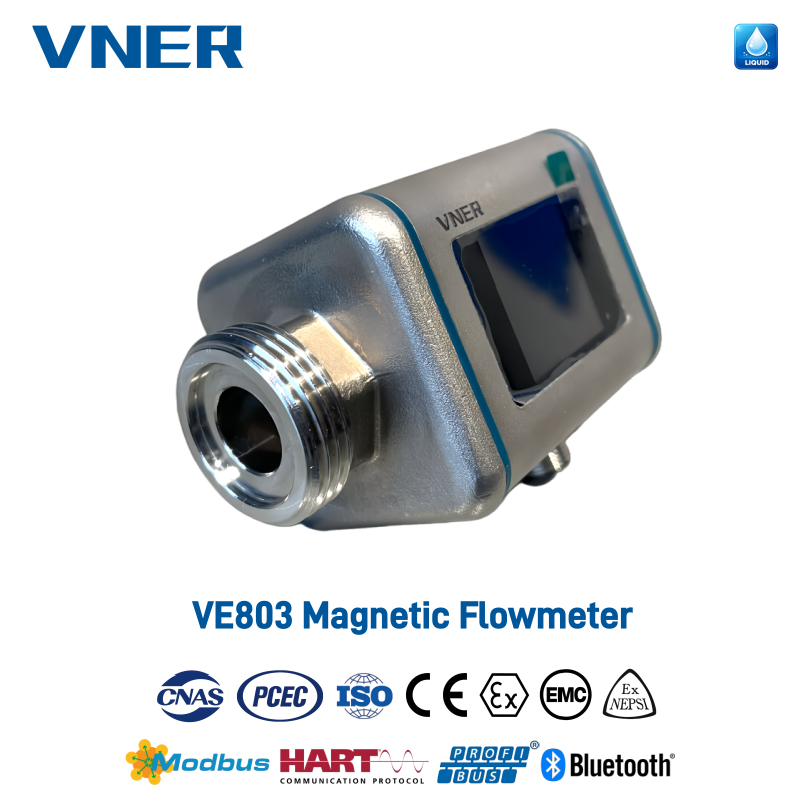

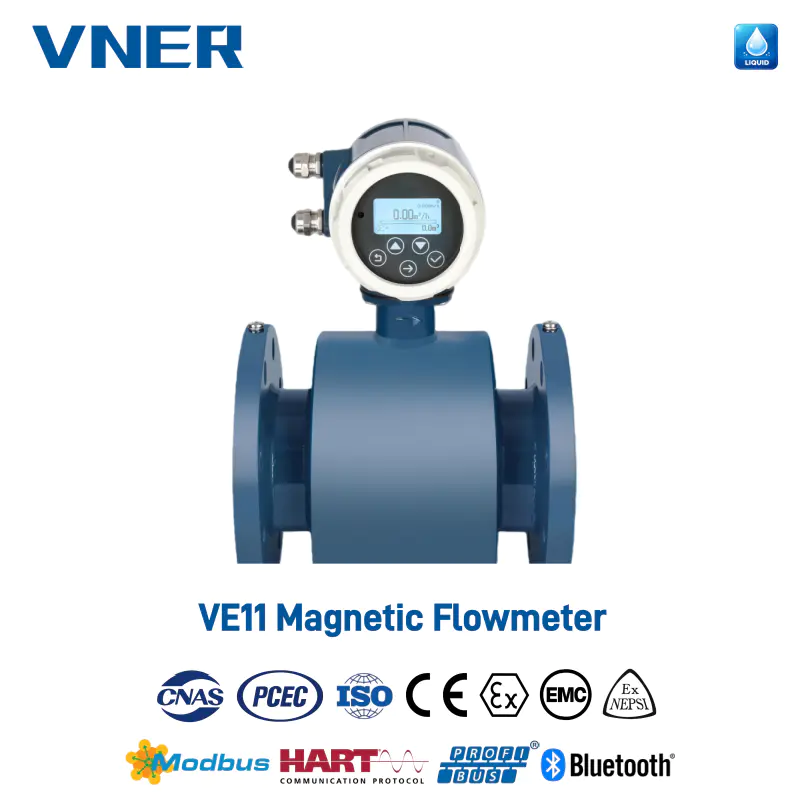

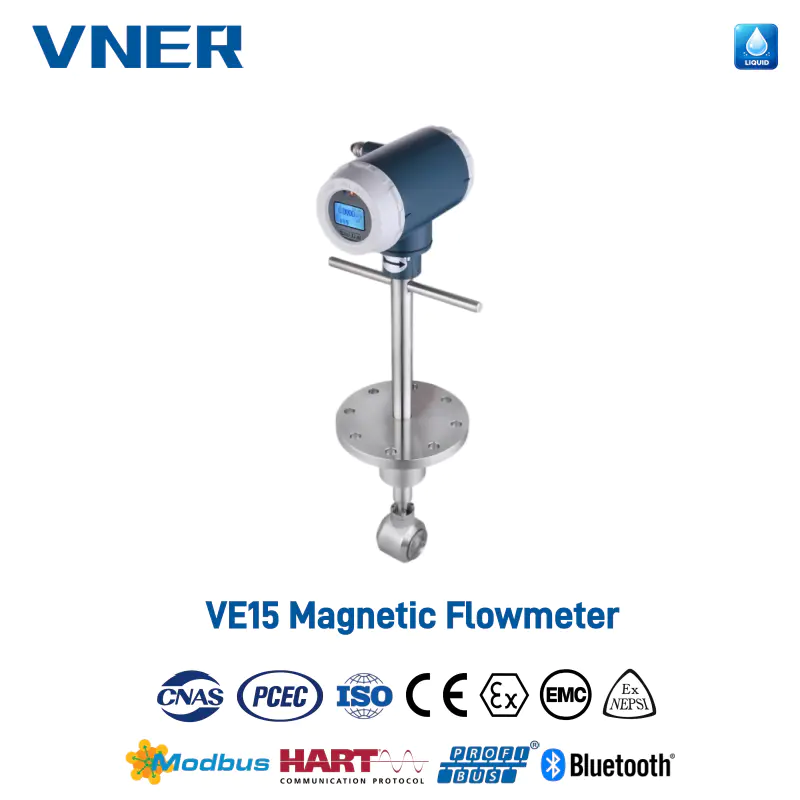

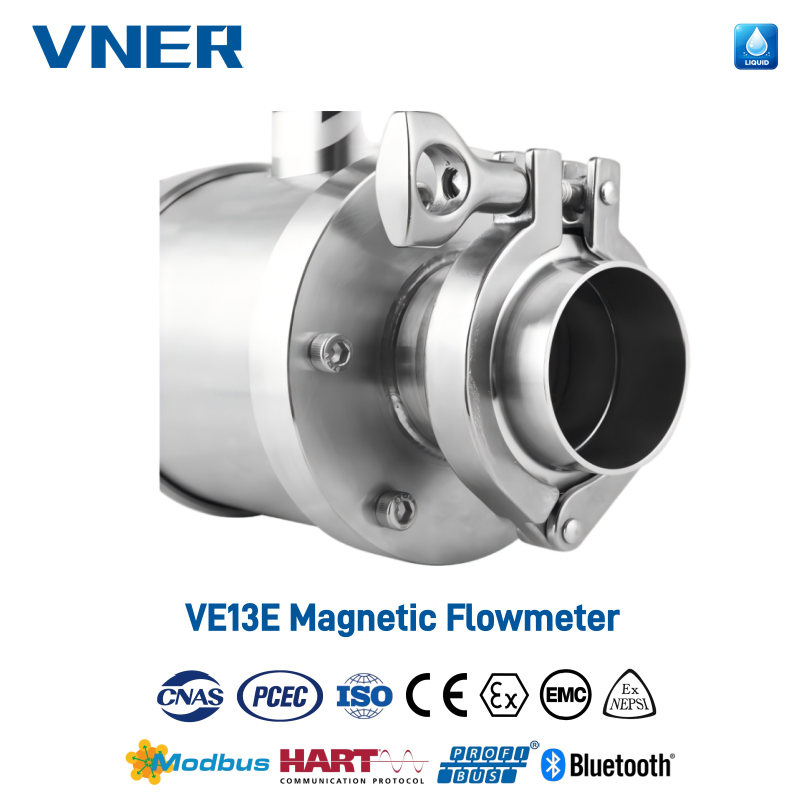

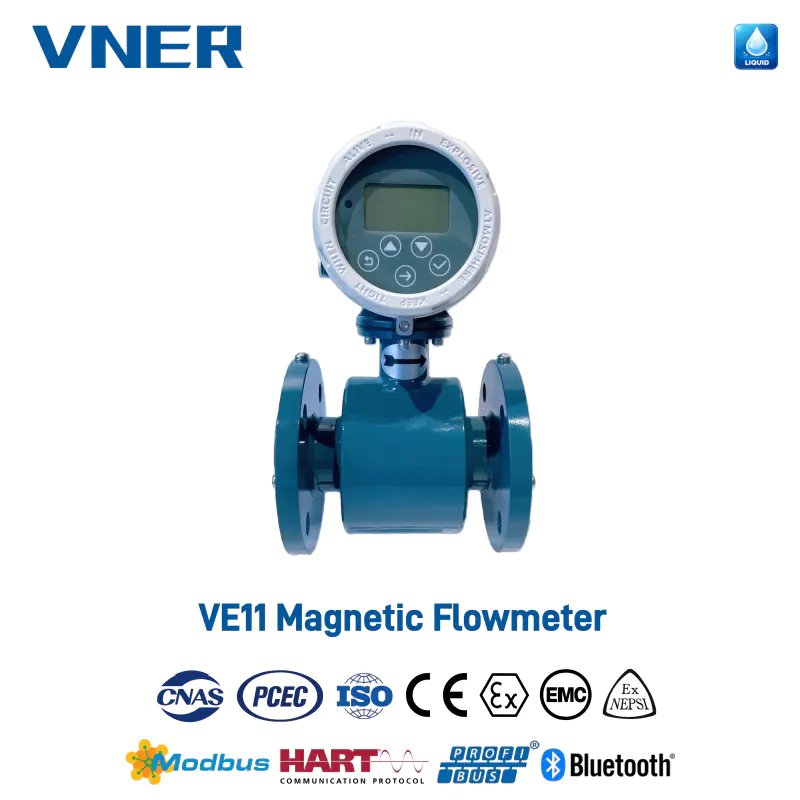

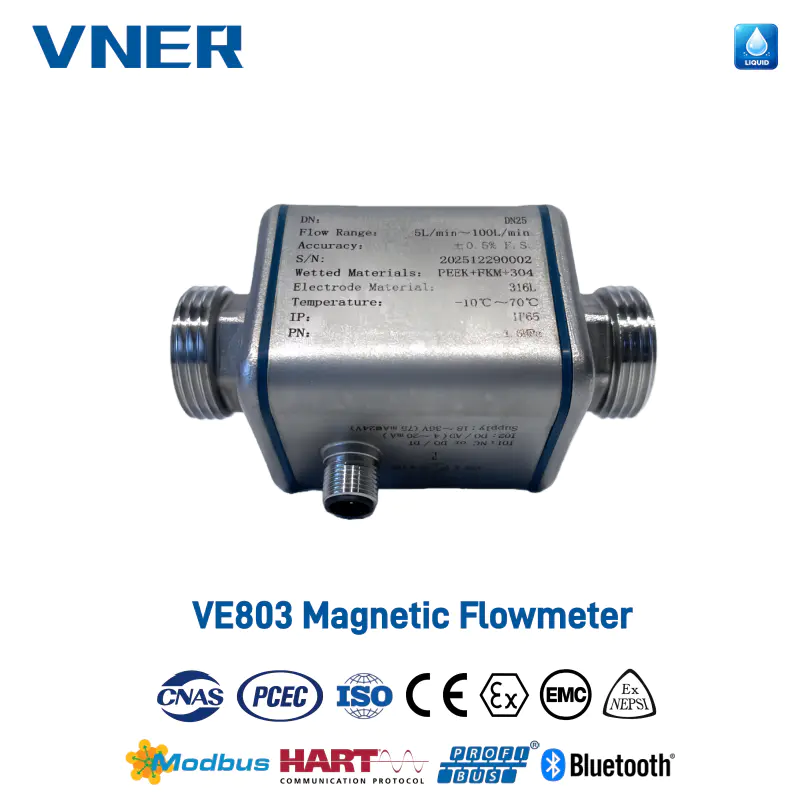

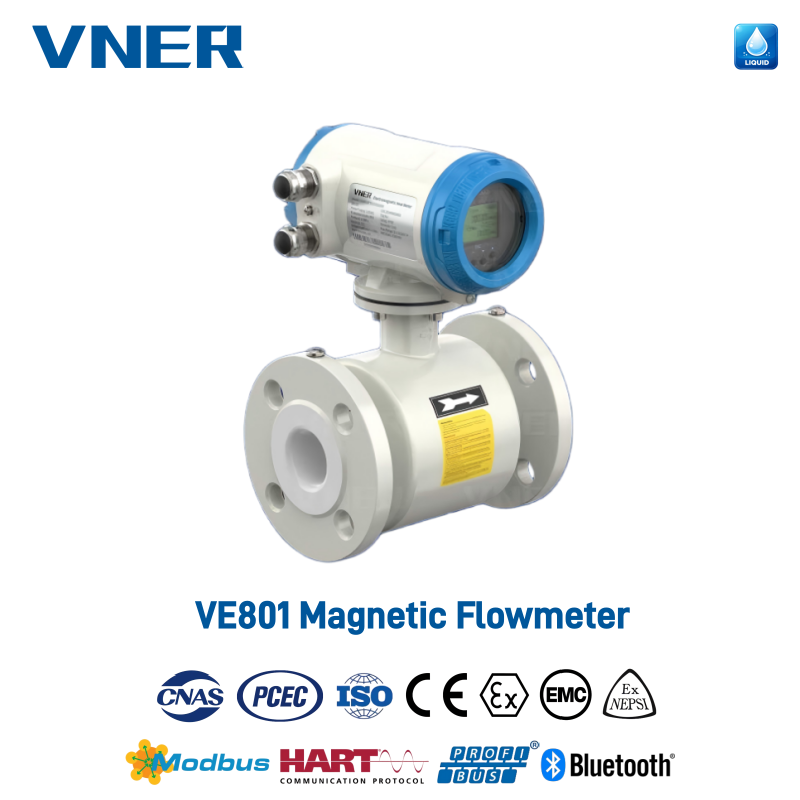

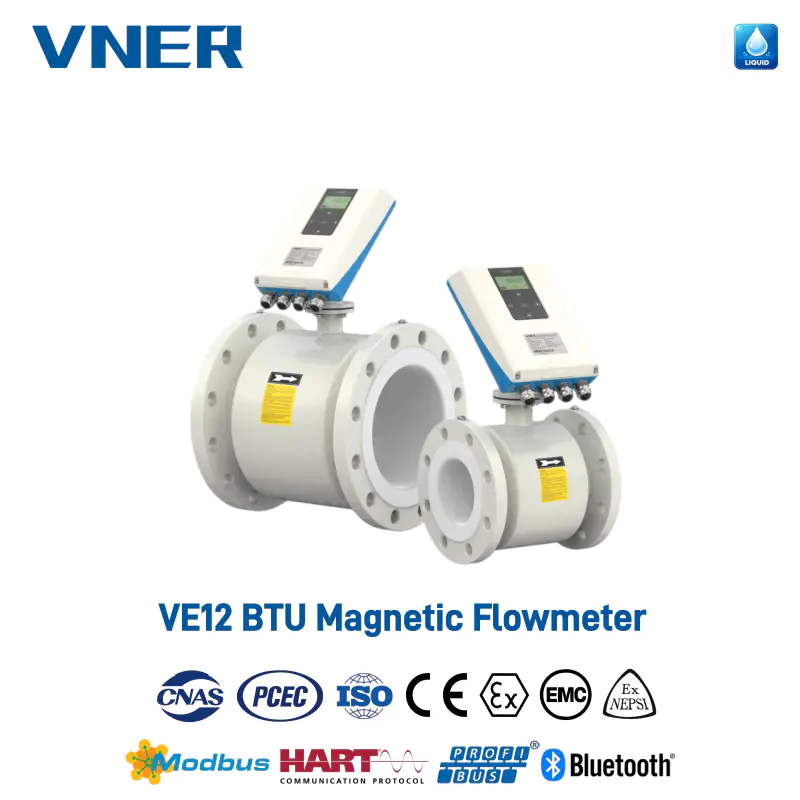

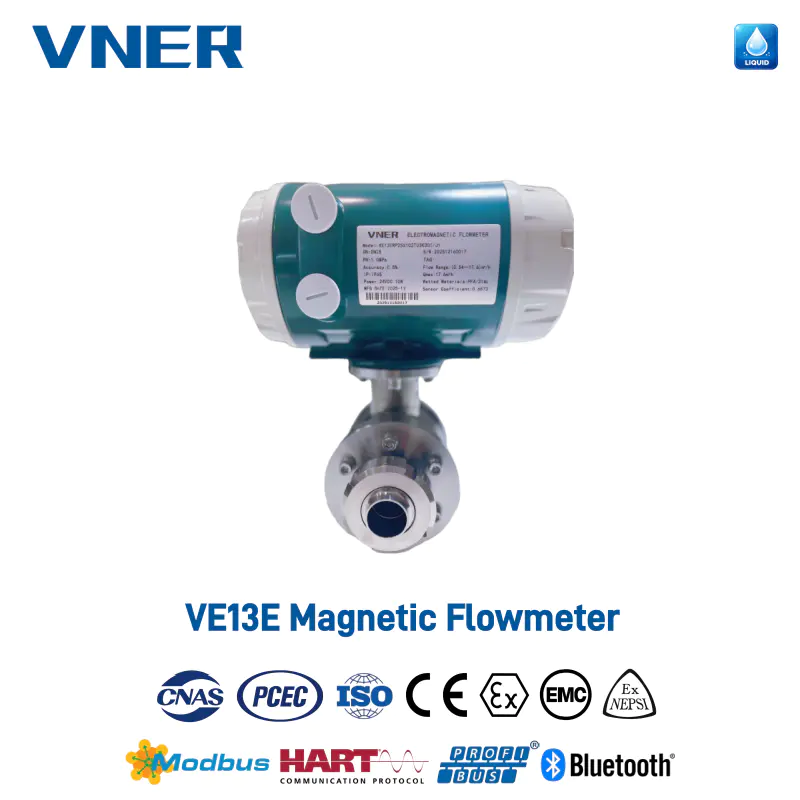

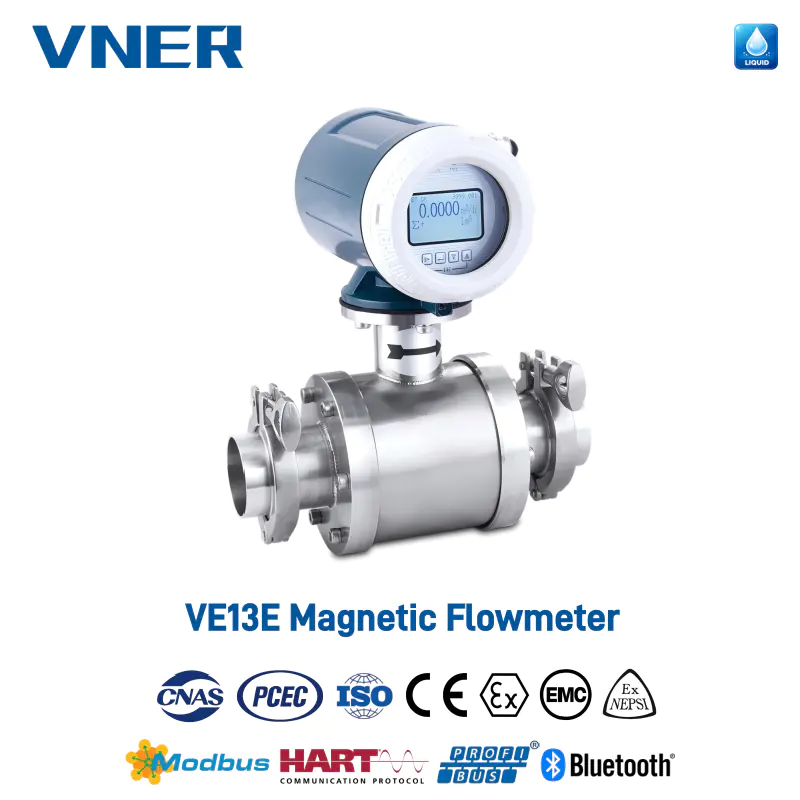

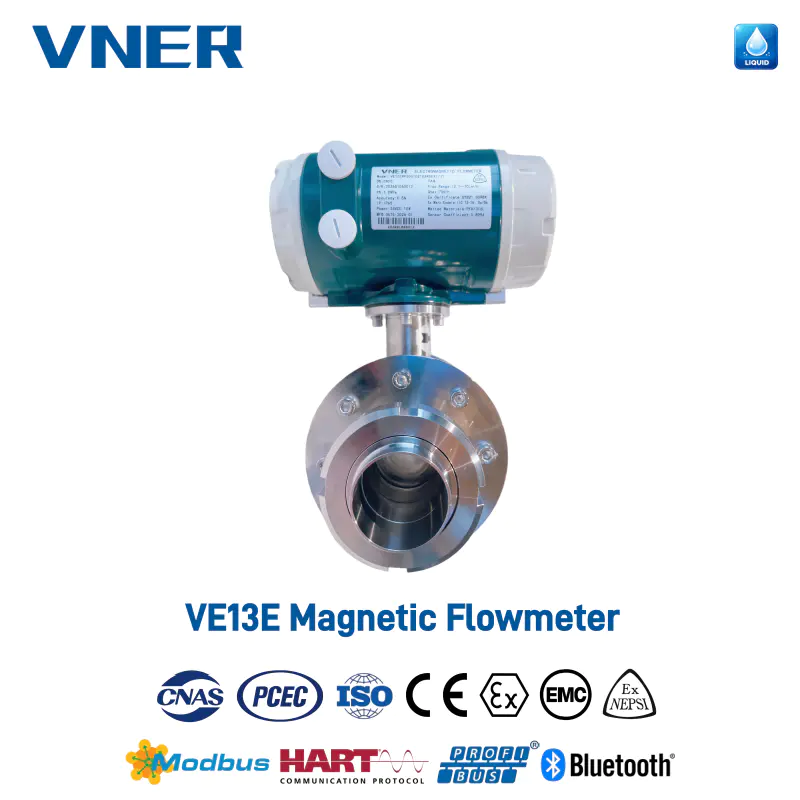

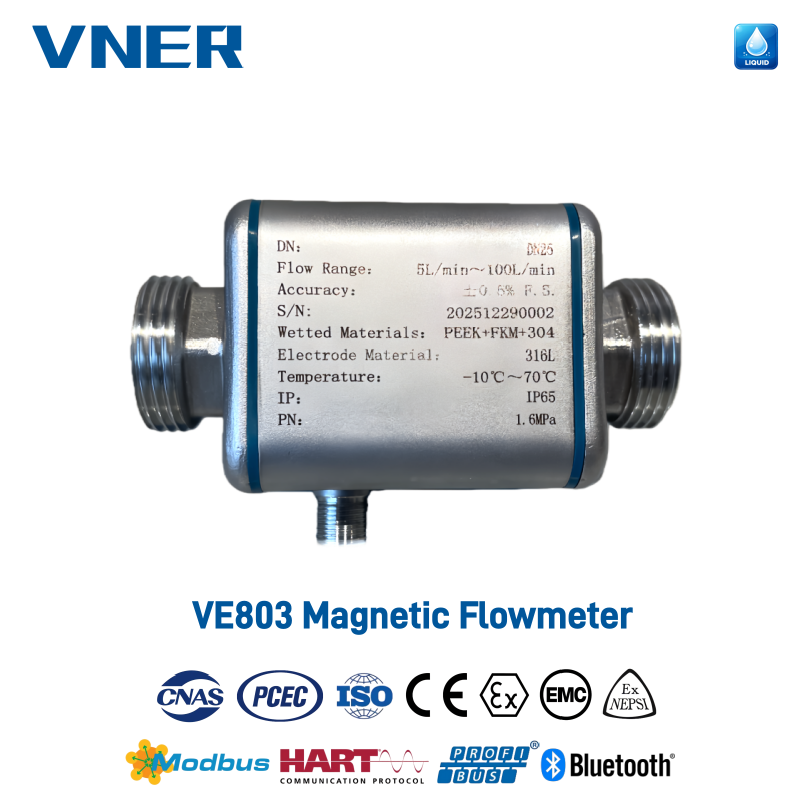

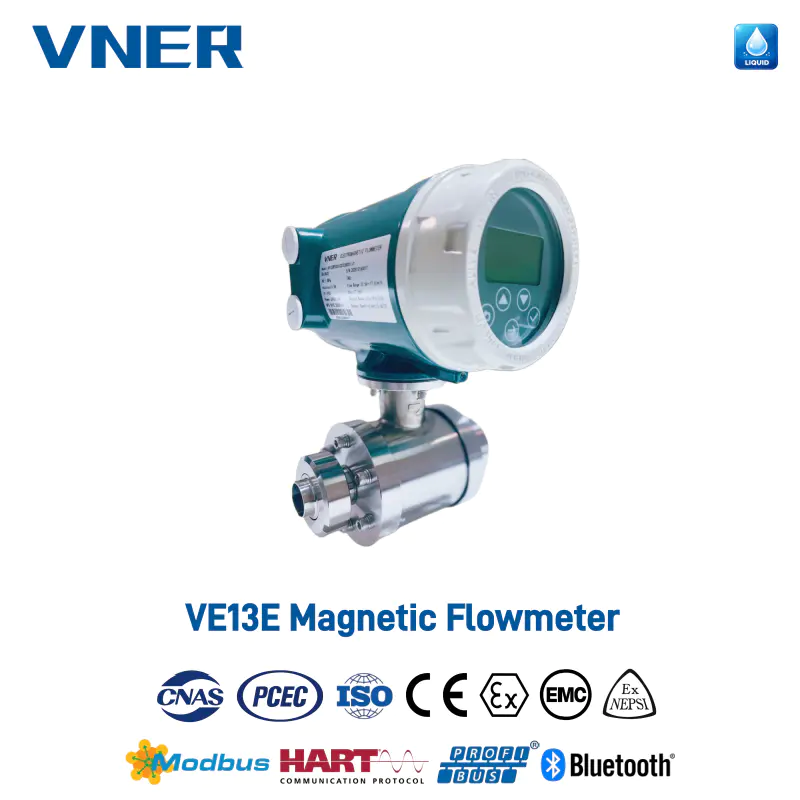

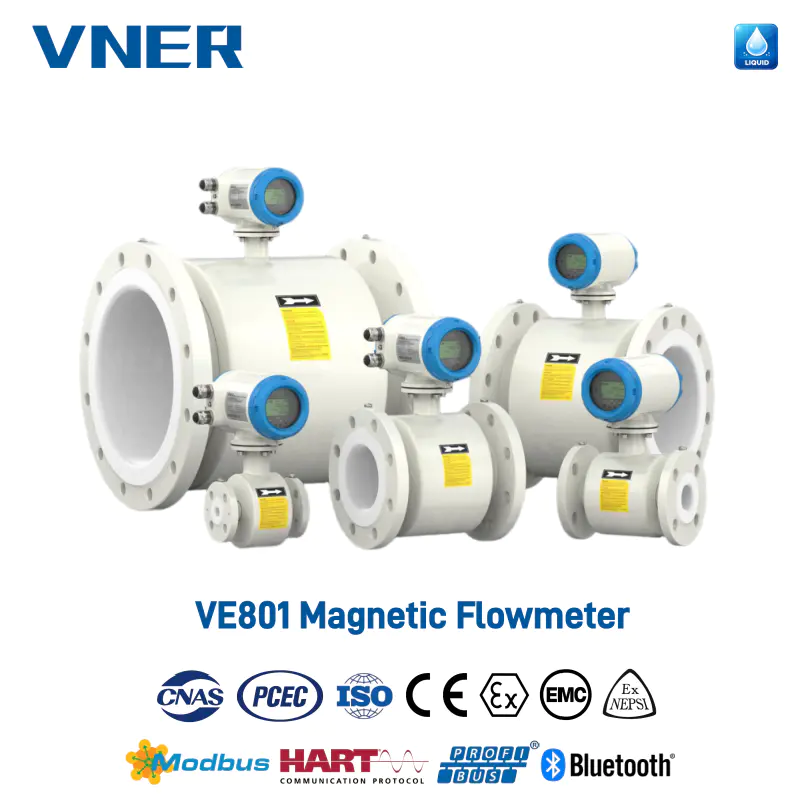

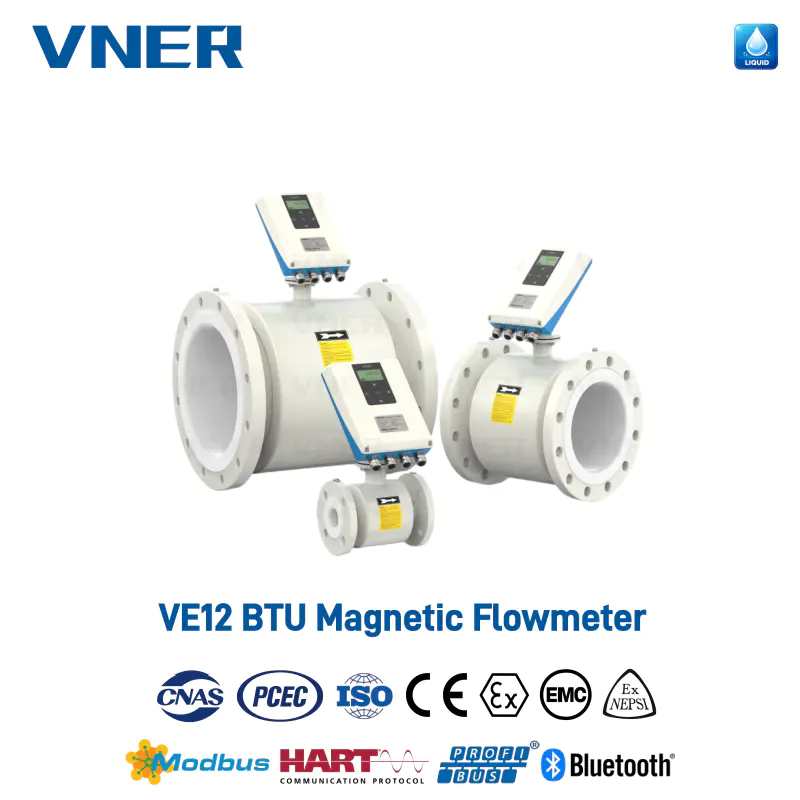

Lưu lượng kế điện từ VE Nhà sản xuất

Lưu lượng kế điện từ hoạt động dựa trên Định luật cảm ứng Faraday, trong đó nêu rõ rằng một suất điện động (EMF) được tạo ra trong một dây dẫn khi nó di chuyển qua từ trường. Nguyên lý đo lường này có thể được áp dụng cho chất lỏng dẫn điện. Khi một chất lỏng như vậy chảy qua một đường ống vuông góc với hướng của từ trường, EMF cảm ứng sẽ được tạo ra trong chất lỏng. EMF cảm ứng này có thể được đo bằng cách sử dụng hai điện cực được đặt đối xứng.

Điện áp tín hiệu Ue tỷ lệ thuận với mật độ từ thông B, khoảng cách giữa các điện cực D và vận tốc trung bình của chất lỏng V. Vì mật độ từ thông B và khoảng cách giữa các điện cực D là hằng số nên điện áp tín hiệu Ue tỷ lệ thuận với vận tốc dòng chảy trung bình V.
Phương trình được sử dụng để tính tốc độ dòng thể tích chỉ ra rằng điện áp tín hiệu Ue tỷ lệ tuyến tính với tốc độ dòng thể tích.
Điện áp tín hiệu cảm ứng được chuyển đổi thành tín hiệu đầu ra theo tỷ lệ, tương tự cũng như kỹ thuật số trong bộ chuyển đổi.

• Không có bộ phận chuyển động hoặc bộ phận cản trở nào bên trong đường ống, dẫn đến hầu như không gây tổn thất áp suất bổ sung trong quá trình đo.
• Kết quả đo gần như không phụ thuộc vào áp suất, nhiệt độ, mật độ và độ nhớt của chất lỏng.
• Thích hợp để đo lưu lượng của các chất lỏng dẫn điện khác nhau, như nước, nước thải, đồ uống, nguyên liệu hóa học, chất lỏng nhớt, bột giấy, bùn, bùn, v.v.
• Sử dụng các thành phần SMD và công nghệ SMT để có độ tin cậy mạch cao và tiêu thụ điện năng thấp.
• Bộ vi xử lý nhúng để tính toán nhanh và kích thích sóng hình chữ nhật tần số thấp có thể lập trình, cải thiện độ ổn định của phép đo lưu lượng.

• Kích thước danh nghĩa: DN (3-3000mm)
• Môi trường đo: Chất lỏng dẫn điện, bùn và chất mài mòn
• Nhiệt độ xử lý: -20~±180°C
• Áp suất danh nghĩa: Áp suất danh nghĩa tiêu chuẩn:
  >DN100- 1.6MPa
• Độ chính xác đo lưu lượng: ±0,2%, ±0,3%, ±0,5%
• Độ lặp lại: s 0,1%
• Đầu ra: (4~20)mA, HART, Modbus RS485, Pulse, Tùy chọn
