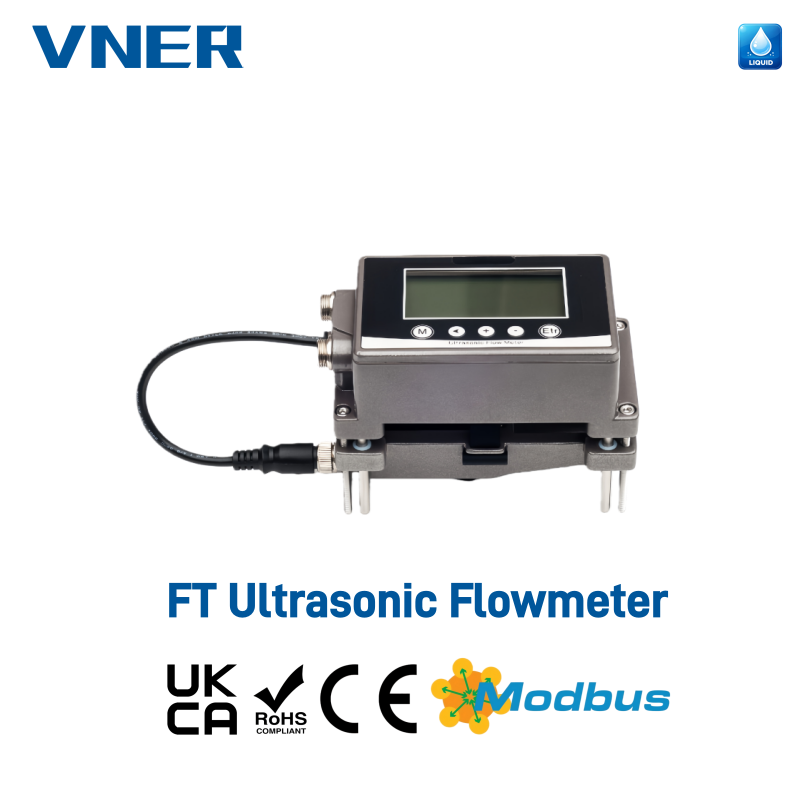

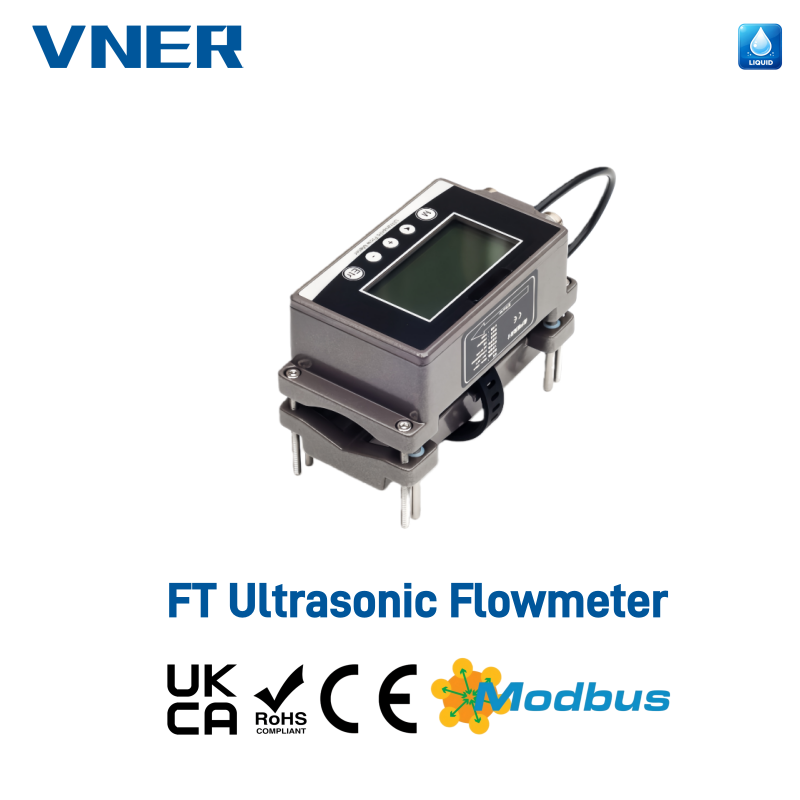

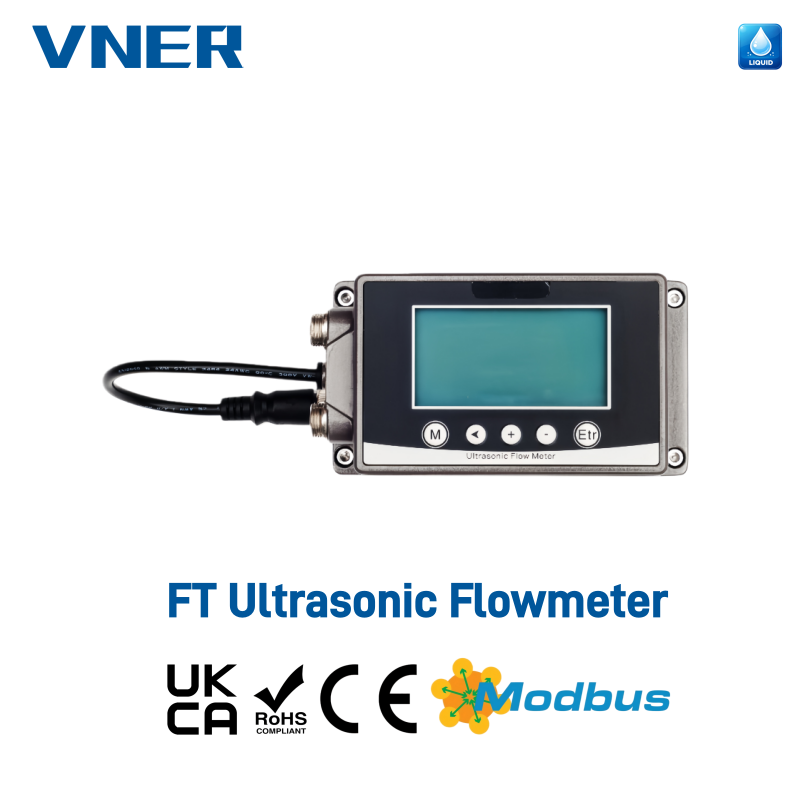

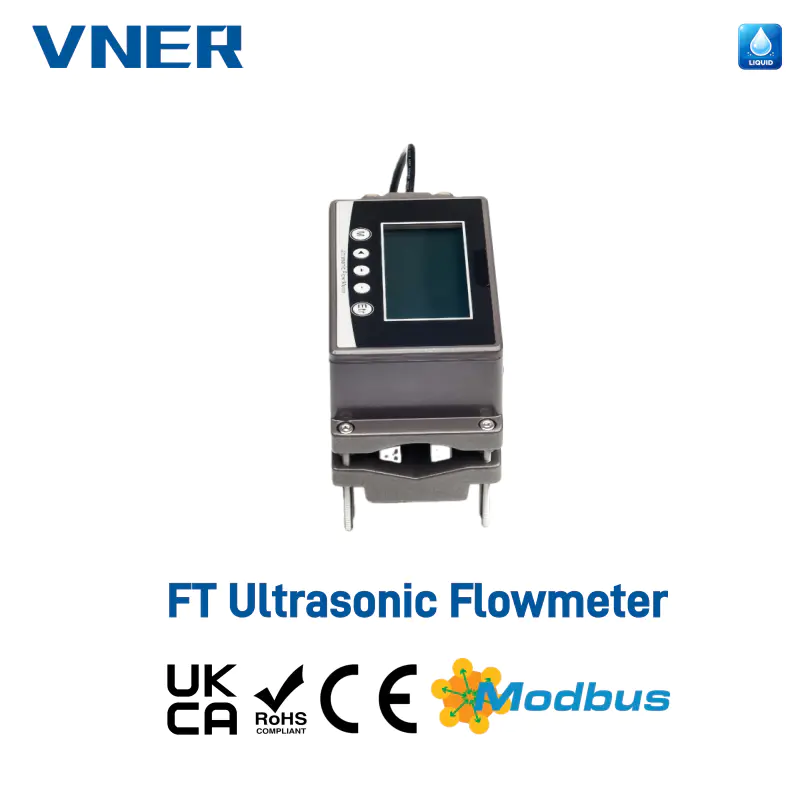

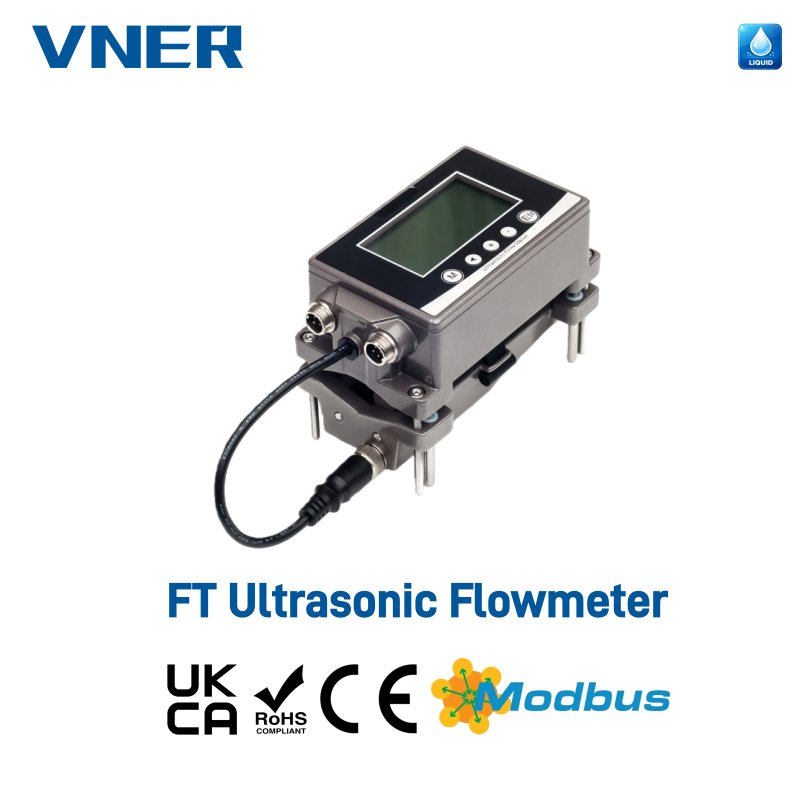

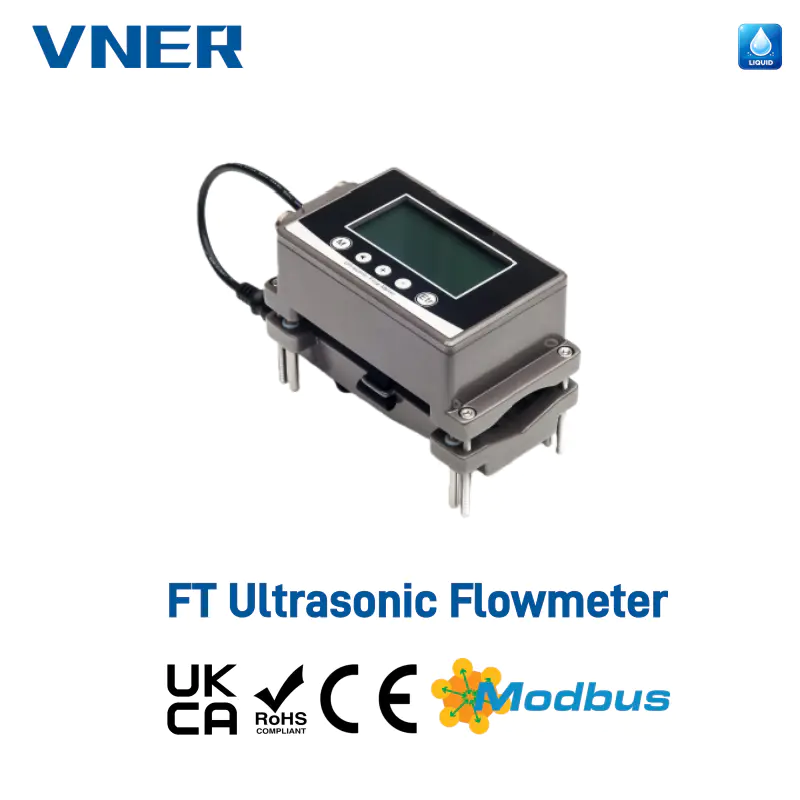

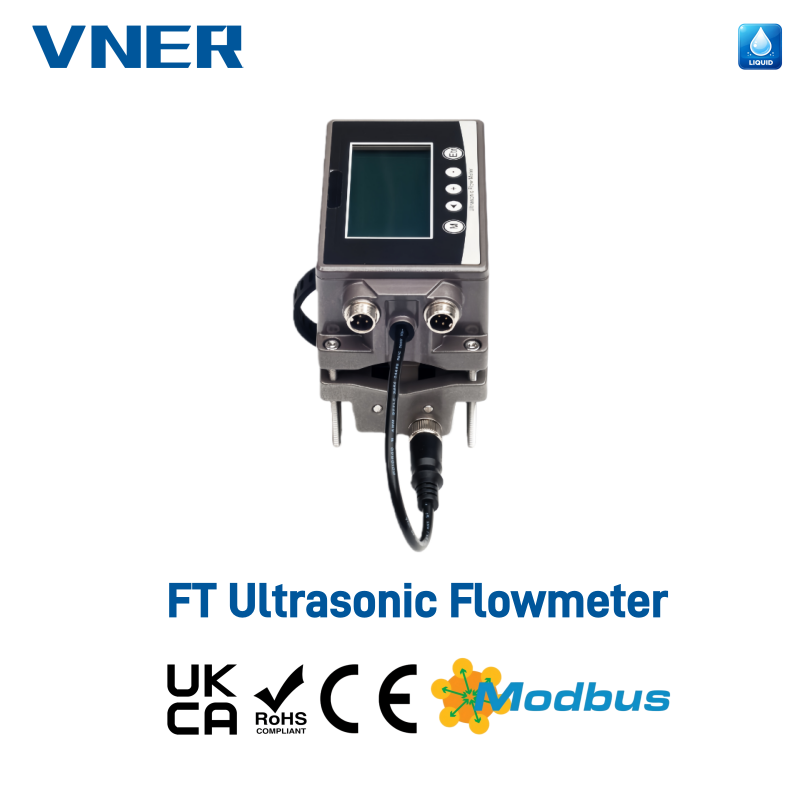

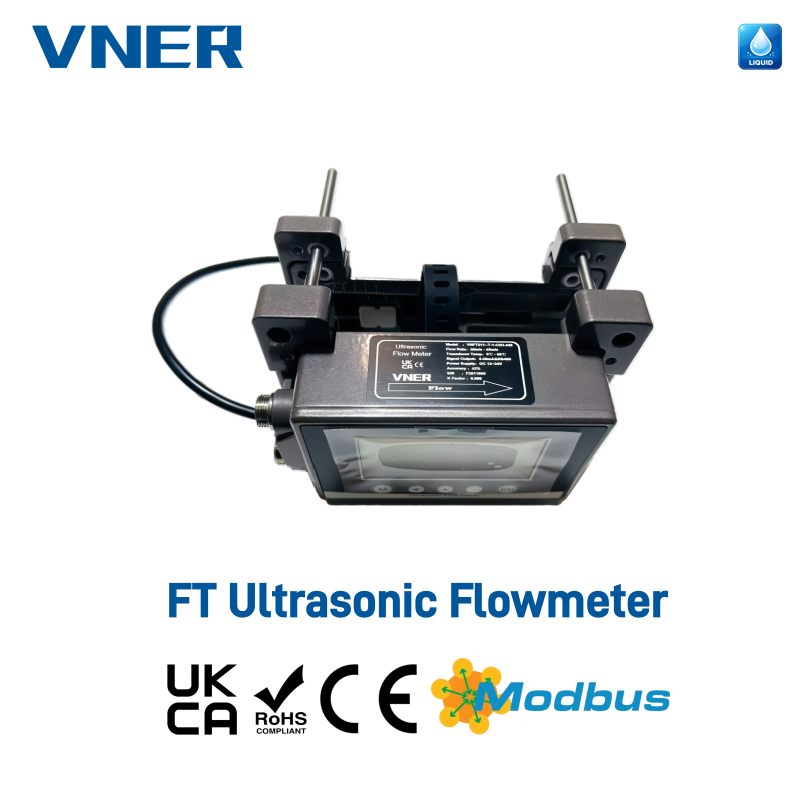

Máy đo lưu lượng siêu âm kẹp VNFT211

Giải pháp kích thước ống nhỏ (DN15–DN65)

Nguyên tắc làm việc

Đồng hồ đo lưu lượng siêu âm VNFT211 hoạt động dựa trên nguyên lý nguyên lý đo siêu âm thời gian vận chuyển . Hai đầu dò siêu âm kẹp bên ngoài được gắn trên bề mặt bên ngoài của ống. Bằng cách truyền và nhận tín hiệu siêu âm ngược dòng và xuôi dòng qua thành ống và môi trường chất lỏng, thiết bị sẽ tính toán chênh lệch thời gian do tốc độ dòng chất lỏng gây ra.
Sự chênh lệch thời gian này tỷ lệ thuận với tốc độ dòng chảy, cho phép đo lưu lượng chính xác không tiếp xúc trực tiếp với môi trường xử lý .

Là một giải pháp đo lường không xâm nhập, VNFT211 loại bỏ tổn thất áp suất, tránh rủi ro ô nhiễm và đảm bảo hệ thống hoạt động không bị gián đoạn.

Thiết kế kẹp không xâm nhập

• Lắp đặt kẹp bên ngoài mà không cần cắt ống hoặc dừng quá trình

• Không tiếp xúc với môi trường lỏng, loại bỏ tổn thất áp suất và nguy cơ ô nhiễm

• Lý tưởng cho các dự án trang bị thêm và hệ thống hoạt động liên tục

Cài đặt nhanh chóng và thân thiện với người dùng

• Việc cài đặt và vận hành có thể được hoàn thành trong vòng vài phút

• Không cần công cụ đặc biệt hoặc sửa đổi đường ống

• Giảm đáng kể chi phí lao động và thời gian ngừng hoạt động

Cấu hình linh hoạt và khả năng tương thích rộng

• Một bộ cảm biến phổ quát hỗ trợ tất cả các kích cỡ ống trong phạm vi đo

• Tương thích với ống kim loại và ống nhựa cứng (PVC, PP, PVDF)

• Thích hợp cho đường ống DN15–DN65

Hiển thị rõ ràng và đầy đủ thông tin

• LCD độ phân giải cao 256 × 128

• Hiển thị tốc độ dòng chảy, lưu lượng tích lũy, thông tin trạng thái và cảnh báo

• Việc đọc lưu lượng có thể được theo dõi trực tiếp tại chỗ

Khả năng đo năng lượng (Tùy chọn)

• Có thể được cấu hình như một Máy đo năng lượng làm mát / sưởi ấm siêu âm (máy đo BTU)

• Hỗ trợ giám sát và quản lý tiêu thụ năng lượng

• Thích hợp cho các ứng dụng HVAC, nước lạnh và sưởi ấm

Truyền thông & Đầu ra Công nghiệp

• Tiêu chuẩn Đầu ra tương tự 4–20 mA

• Modbus RS485 Giao tiếp để tích hợp với hệ thống PLC và DCS

• Đầu ra xung tùy chọn (OCT) và đầu ra cảnh báo rơle

• Cho phép giám sát, thu thập dữ liệu và phân tích hiệu quả từ xa

Hiệu suất công nghiệp đáng tin cậy

• Ngắt tốc độ thấp tại nhà máy ở mức 0,08 m/s để tránh đọc sai

• Thời gian phản hồi nhanh có thể điều chỉnh từ 0,5 đến 60 giây

• Lưu trữ dữ liệu dài hạn với bản sao lưu EEPROM (trên 10 năm)

• Được thiết kế để hoạt động ổn định trong môi trường công nghiệp khắc nghiệt

Ứng dụng điển hình

• Hệ thống cấp và phân phối nước

• Mạch sưởi ấm và nước lạnh HVAC

• Giám sát tiêu thụ năng lượng

• Đo nước quy trình công nghiệp

• Các dự án trang bị thêm với không gian lắp đặt hạn chế
