Máy đo lưu lượng siêu âm kẹp VNFT

Giải pháp đo lưu lượng siêu âm dạng kẹp VNFT211 Giải pháp kích thước ống nhỏ (DN15–DN65)

Đồng hồ đo lưu lượng siêu âm VNFT211 hoạt động dựa trên nguyên lý đo siêu âm thời gian vận chuyển. Hai đầu dò siêu âm kẹp bên ngoài được gắn trên bề mặt bên ngoài của ống. Bằng cách truyền và nhận tín hiệu siêu âm ngược dòng và xuôi dòng qua thành ống và môi trường chất lỏng, thiết bị sẽ tính toán chênh lệch thời gian do tốc độ dòng chất lỏng gây ra.

Sự chênh lệch thời gian này tỷ lệ thuận với tốc độ dòng chảy, cho phép đo lưu lượng chính xác mà không cần tiếp xúc trực tiếp với môi trường xử lý.

Là một giải pháp đo lường không xâm nhập, VNFT211 loại bỏ tổn thất áp suất, tránh rủi ro ô nhiễm và đảm bảo hệ thống hoạt động không bị gián đoạn.

Thiết kế kẹp không xâm nhập

• Lắp đặt kẹp bên ngoài mà không cần cắt ống hoặc dừng quá trình
• Không tiếp xúc với môi trường lỏng, loại bỏ tổn thất áp suất và nguy cơ ô nhiễm
• Lý tưởng cho các dự án trang bị thêm và hệ thống hoạt động liên tục

Cài đặt nhanh chóng và thân thiện với người dùng

• Việc cài đặt và vận hành có thể được hoàn thành trong vòng vài phút
• Không cần công cụ đặc biệt hoặc sửa đổi đường ống
• Giảm đáng kể chi phí lao động và thời gian ngừng hoạt động

Cấu hình linh hoạt và khả năng tương thích rộng

• Một bộ cảm biến phổ quát hỗ trợ tất cả các kích cỡ ống trong phạm vi đo
• Tương thích với ống kim loại và ống nhựa cứng (PVC, PP, PVDF)
• Thích hợp cho đường ống DN15–DN65

Hiển thị rõ ràng và đầy đủ thông tin

• LCD độ phân giải cao 256 × 128
• Hiển thị tốc độ dòng chảy, lưu lượng tích lũy, thông tin trạng thái và cảnh báo
• Việc đọc lưu lượng có thể được theo dõi trực tiếp tại chỗ

Khả năng đo năng lượng (Tùy chọn)

• Có thể được cấu hình như một máy đo năng lượng làm mát / sưởi ấm siêu âm (máy đo BTU)
• Hỗ trợ giám sát và quản lý tiêu thụ năng lượng
• Thích hợp cho các ứng dụng HVAC, nước lạnh và sưởi ấm

Truyền thông & Đầu ra Công nghiệp

• Đầu ra analog 4–20 mA tiêu chuẩn
• Giao tiếp Modbus RS485 để tích hợp với hệ thống PLC và DCS
• Đầu ra xung tùy chọn (OCT) và đầu ra cảnh báo rơle
• Cho phép giám sát, thu thập dữ liệu và phân tích hiệu quả từ xa

Hiệu suất công nghiệp đáng tin cậy

• Ngắt tốc độ thấp tại nhà máy ở mức 0,08 m/s để tránh đọc sai
• Thời gian phản hồi nhanh có thể điều chỉnh từ 0,5 đến 60 giây
• Lưu trữ dữ liệu dài hạn với bản sao lưu EEPROM (trên 10 năm)
• Được thiết kế để hoạt động ổn định trong môi trường công nghiệp khắc nghiệt

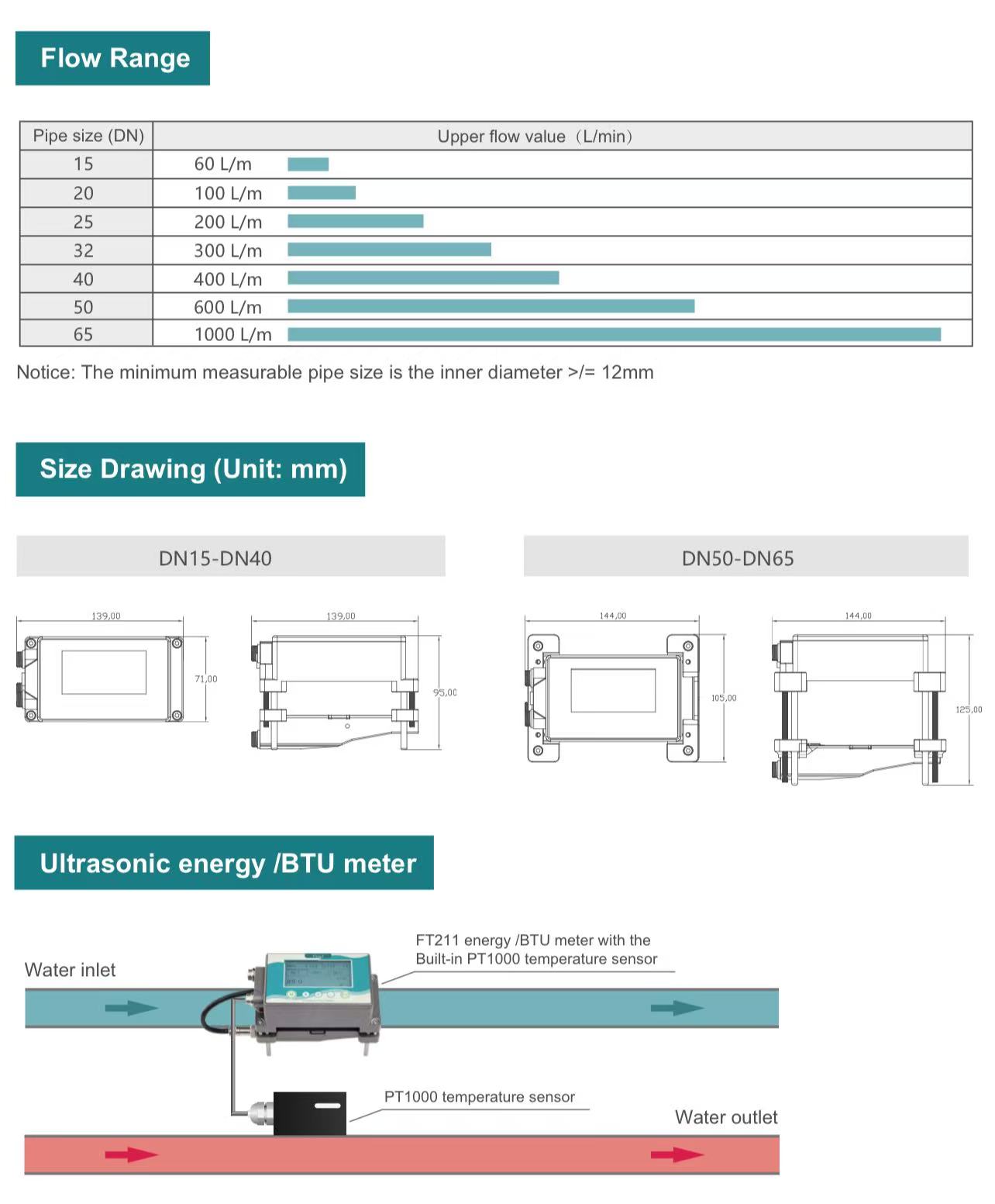

Phạm vi kích thước ống : DN15 – DN65

Vật liệu ống : Ống kim loại/Ống nhựa cứng (PVC, PP, PVDF)

Loại chất lỏng : Nước và các chất lỏng một pha khác (Không có hạt rắn hoặc tạp chất)

Nhiệt độ Phạm vi: 0 đến 115 °C (Không đóng băng bề mặt)

Độ chính xác : ±2% (±1% sau khi hiệu chuẩn)

Thời gian đáp ứng : 0,5 – 60 giây (có thể điều chỉnh)

Hiển thị : LCD 256 × 128

Nguồn điện : 10–24 VDC, Công suất tiêu thụ < 3 W

Đầu ra & Truyền thông:

• 4–20 mA
• Modbus RS485
• Tùy chọn: Đầu ra xung (OCT), cảnh báo rơle

Bảo vệ & Độ tin cậy

• Bao vây: IP65
• Bảo vệ kết nối ngược nguồn
• Bảo vệ chống sét và ngắn mạch
• Khả năng chống rung: 10–55 Hz, 1,5 mm
• Khả năng chống sốc: 100 m/s², 16 ms

Điều kiện môi trường

• Nhiệt độ môi trường: –10 đến 60 °C
• Độ ẩm tương đối: 35–85% RH (không ngưng tụ)
• Vật liệu vỏ: Nhôm & nhựa công nghiệp

• Hệ thống cấp và phân phối nước
• Mạch sưởi ấm và nước lạnh HVAC
• Giám sát tiêu thụ năng lượng
• Đo nước quy trình công nghiệp
• Các dự án trang bị thêm với không gian lắp đặt hạn chế

Đo lưu lượng trang bị thêm trong đường ống hiện có

VNFT211 lý tưởng cho việc nâng cấp đo lưu lượng trong các hệ thống hiện có, nơi không được phép sửa đổi đường ống hoặc phải giảm thiểu thời gian ngừng hoạt động.
Thiết kế kẹp của nó cho phép lắp đặt nhanh chóng mà không cần cắt ống hoặc làm gián đoạn hoạt động, khiến nó phù hợp với:

• Đường nước công nghiệp
• Hệ thống nước tiện ích và xây dựng
• Xác minh dòng chảy tạm thời và kiểm tra hiệu suất

Giám sát năng lượng làm mát và sưởi ấm HVAC

Khi được cấu hình làm máy đo năng lượng siêu âm (BTU), VNFT211 có thể được sử dụng trong hệ thống sưởi ấm và nước lạnh để theo dõi mức tiêu thụ năng lượng nhiệt.

Các ứng dụng điển hình bao gồm:

• Giám sát dòng chảy đầu vào và đầu ra của máy làm lạnh
• Hệ thống phân phối năng lượng sưởi ấm và làm mát
• Phân tích hiệu quả năng lượng và phân bổ chi phí

Đo lưu lượng ống có đường kính nhỏ (DN15–DN65)

Được thiết kế đặc biệt cho kích thước đường ống nhỏ, VNFT211 mang lại hiệu suất đo lường đáng tin cậy trong các mạng lưới đường ống nhỏ gọn như:

• Thiết bị trượt và hệ thống đóng gói
• Lắp đặt ở quy mô phòng thí nghiệm và thí điểm
• Xây dựng các ngành dịch vụ và tiện ích

Hệ thống cấp và phân phối nước

VNFT211 cung cấp khả năng giám sát dòng chảy ổn định cho các ứng dụng nước sạch mà không gây tổn thất áp suất, hỗ trợ:

• Cân bằng cấp nước
• Phát hiện rò rỉ và phân tích dòng chảy bất thường
• Tối ưu hóa hệ thống và nâng cao hiệu quả hoạt động

Kiểm tra đo lường và chẩn đoán tạm thời

Do cài đặt nhanh và tính di động, VNFT211 rất phù hợp cho các nhiệm vụ đo lường ngắn hạn, bao gồm:

• Vận hành và xác nhận hệ thống
• Thử nghiệm so sánh giữa các đồng hồ đo lưu lượng
• Khắc phục sự cố bất thường về dòng chảy mà không cần cài đặt cố định

Tích hợp hệ thống tự động hóa và điều khiển

Với đầu ra tiêu chuẩn 4–20 mA và giao tiếp Modbus RS485, VNFT211 có thể được tích hợp liền mạch vào các hệ thống tự động hóa để:

• Thu thập dữ liệu luồng PLC và DCS
• Giám sát phòng điều khiển trung tâm
• Ghi nhật ký dữ liệu, báo cáo và tối ưu hóa quy trình
