Lựa chọn lưu lượng kế điện từ: Hướng dẫn đã được chứng minh tại hiện trường (Ống lót, Điện cực, Độ dẫn điện)

Cái này dành cho ai

Kỹ sư nhà máy, nhà thiết kế quy trình, đội bảo trì và người mua kỹ thuật cần một phương pháp nhanh chóng, đáng tin cậy để xác định loại máy đo từ tính phù hợp với điều kiện thực tế.

1) Magmeter là gì (và không phải)

lưu lượng kế điện từ đo lường dẫn điện chất lỏng với không có yếu tố tiết lưu và không có bộ phận chuyển động . Chúng vượt trội trong các dịch vụ mài mòn và ăn mòn, đồng thời chiếm ưu thế trong nước và nước thải đô thị, vận chuyển hóa chất, bùn khai thác mỏ và các quy trình vệ sinh (thực phẩm & đồ uống, dược phẩm).

• Điểm mạnh: tổn thất áp suất không đáng kể, phạm vi DN rộng, độ chính xác ổn định, các tùy chọn hóa học/mài mòn tuyệt vời.
• Giới hạn: yêu cầu độ dẫn điện tối thiểu; không dành cho hydrocarbon/nước siêu tinh khiết trừ khi sử dụng thiết kế có độ dẫn điện thấp.

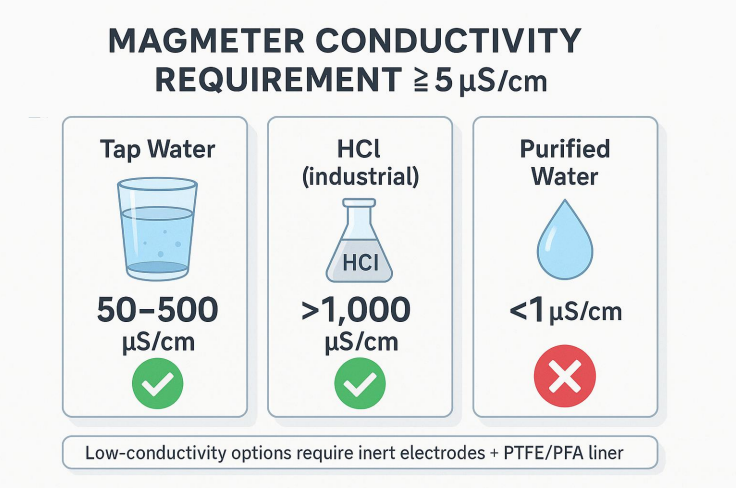

Ngưỡng dẫn điện (μS/cm)

Từ kế tiêu chuẩn yêu cầu ≥ 5 μS/cm . Tài liệu tham khảo điển hình: Nước máy: 50–500, HCl (công nghiệp): >1.000, Nước tinh khiết: <1 → không phù hợp.

Các trường hợp ranh giới có thể sử dụng điện cực trơ (Pt‑Ir/Hastelloy C) với lớp lót có độ hấp phụ thấp (PTFE/PFA) ; xác nhận với nhà sản xuất.

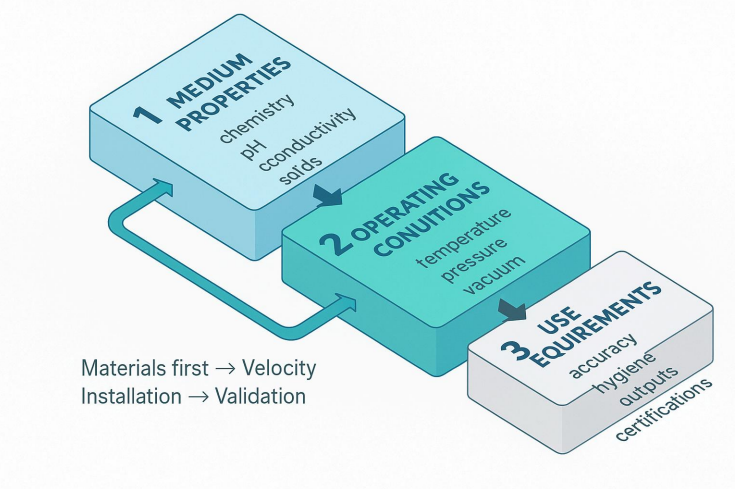

2) Mô hình lựa chọn 3‑D

Lựa chọn không phải là một tham số duy nhất. Sử dụng một Quyết định 3 chiều:

Thuộc tính trung bình → Điều kiện vận hành → Yêu cầu sử dụng

Hầu hết các hư hỏng (tấn công lớp lót, hỏng điện cực, lỗi lớn) đều bắt nguồn từ dữ liệu trung gian không đầy đủ hoặc vật liệu không khớp.

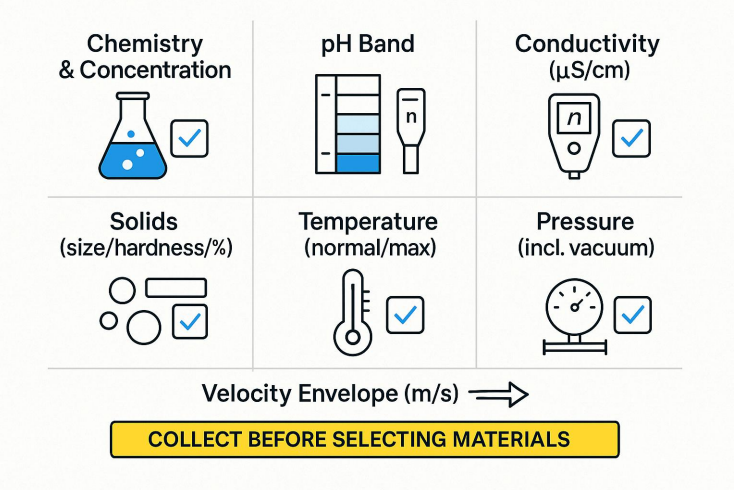

3) Bước 1 — Xây dựng cấu hình trung bình (Dữ liệu không thể thương lượng)

Thu thập điều này trước khi chọn vật liệu:

• Hóa học & nồng độ: bao gồm các ion vi lượng (F⁻/Cl⁻) và chất oxy hóa.
• Dải pH: axit mạnh (<2), axit yếu (2–6), trung tính (6–8), kiềm yếu (8–12), kiềm mạnh (>12).
• Độ dẫn điện: xác nhận ≥ 5 μS/cm trừ khi sử dụng các tùy chọn có độ dẫn điện thấp.
• Chất rắn: kích thước/độ cứng/khối lượng%. Thạch anh hoặc ≥1 mm → lớp lót chống mài mòn.
• Nhiệt độ: bình thường và cực đoan (CIP/SIP, chạy dưới ánh nắng mặt trời).
• Áp lực: tích cực và chân không (lớp lót có thể bị sập nếu không được xếp hạng).
• Đường bao vận tốc: kế hoạch cho 1–3 m/s (dịch vụ sạch sẽ). cặn lắng <0,5 m/s; >5 m/s xói mòn/tiếng ồn (tốc độ mài mòn thường là 2–4 m/s).

4) Bước 2 - Chọn lớp lót (Đầu tiên là ăn mòn và nhiệt độ)

Ưu tiên: Chống ăn mòn → Nhiệt độ → Độ mài mòn → Áp suất.

Đạp xe chân không và nhiệt

Chỉ định định mức chân không lớp lót nếu có thể áp suất dưới khí quyển. Đối với ΔT/ΔT·h lớn, hãy đảm bảo khả năng tương thích CTE của lớp lót/điện cực và tôn trọng đặc tính của sản phẩm. Đường cong xếp hạng T–P.

5) Bước 3 - Ghép các điện cực với chất hóa học (và lớp lót)

Tín hiệu nhanh

• Chất tẩy (NaOCl) → PTFE/PFA Hastelloy C / Titan.
• HCl không có F⁻ → tantali PTFE/PFA / Hastelloy C.
• HCl với F⁻ → PTFE/PFA Hastelloy C / Pt‑Ir (tránh Ta).
• NaOH nóng/mạnh → PTFE/PFA Hastelloy C (316L chỉ dành cho chất ăn da nhẹ/mát).
• Bùn mài mòn → Polyurethane/gốm sứ lót các điện cực chắc chắn; kích thước cho 2–4m/s .

6) Kích thước cho Vận tốc (không phải cho Giảm áp)

Magmeters thêm tổn thất đầu không đáng kể. Kích thước đồng hồ như vậy vận tốc hoạt động bình thường rơi vào dải mục tiêu.

• Chất lỏng sạch: 1–3m/s (yên tĩnh, ổn định, độ bám bẩn thấp).
• mài mòn: 2–4m/s để tự làm sạch; đỉnh núi để hạn chế xói mòn.
• Độ dẫn điện thấp: vận tốc cao hơn một cách khiêm tốn có thể cải thiện SNR.
• Dòng chảy rất thấp: xem xét thu hẹp quy mô (bộ giảm tốc) để đạt vận tốc mục tiêu.

Ví dụ về kích thước một phút

Cho 20m³/h trong DN50 (ID ≈ 52,5mm):

Diện tích A = π·(0,0525²)/4 ≈ 0,00217m² → v = Q/A = 20/3600 / 0,00217 ≈ 2,56m/giây → trong dải mài mòn; để có dịch vụ sạch sẽ, hãy xem xét DN65.

7) Cài đặt để đảm bảo chất lượng tín hiệu

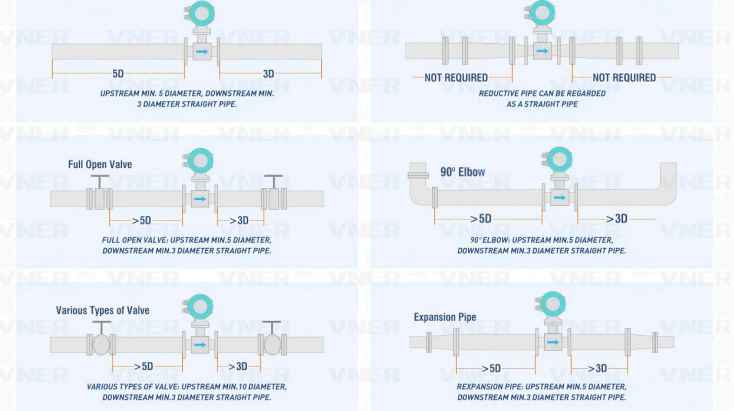

• Chạy thẳng: 5–10D ngược dòng, 2–3D xuôi dòng (nhiều hơn sau khuỷu/van/hộp giảm tốc).
• Định hướng: nằm ngang với các điện cực ở vị trí 3 & 9 giờ; theo chiều dọc dòng chảy lên ưa thích.
• Giữ đường ống đầy: cho phép phát hiện đường ống rỗng; tránh không khí bị cuốn theo.
• Nối đất: vòng/điện cực nối đất để tham chiếu ổn định.
• Vòng đệm & tay áo: tương thích với lớp lót; tránh sự xâm nhập vào lỗ khoan.
• Phương tiện gây ô nhiễm: thích lớp lót mịn (PTFE/PFA) và vận tốc thích hợp

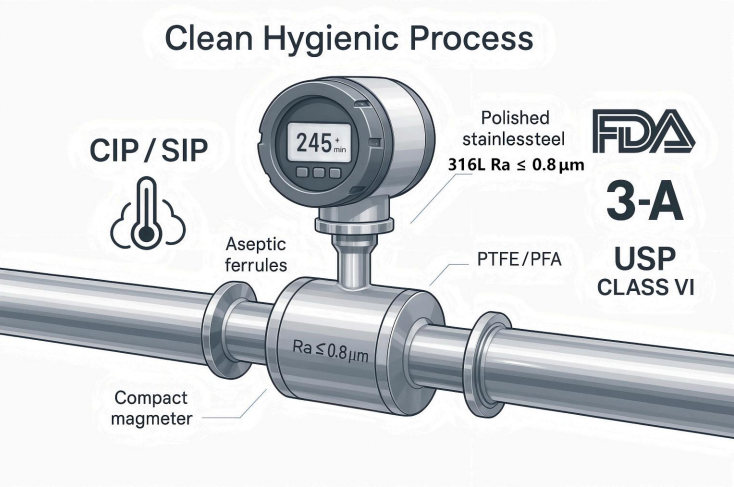

8) Vệ sinh (Thực phẩm & Dược phẩm)

• Phần bị ướt: 316L; PTFE/PFA lót; điện cực được đánh bóng (ví dụ, Tăng 0,8μm ; chỉ định ≤ 0,4μm nếu cần).
• Kết nối: Tri‑Clamp, DIN11851, ống nối vô trùng; xác định bề mặt hoàn thiện.
• CIP/SIP: xác minh giới hạn chất tẩy rửa và hơi nước (thời gian/nhiệt độ).
• Tuân thủ: FDA/3‑A/USP ClassVI/truy xuất nguồn gốc nguyên liệu; thiết kế lớp lót liền mạch để tránh bị kẹt.

9) Ma trận lựa chọn nhanh (Điểm bắt đầu - xác minh biểu dữ liệu)

• Nước / nước thải đô thị → Lớp lót: Cao su/ETFE/PTFE; Điện cực: 316L (nâng cấp lên HastelloyC để có chất oxy hóa mạnh).
• 30% HCl (hóa học) → PTFE/PFA HastelloyB/C / Tantali (làm không sử dụng 316L).
• 20% NaOH (hóa học) → FEP/PTFE HastelloyC (316L cho <10% và mát mẻ).
• Bùn khai thác trung tính → Polyurethane or gốm sứ điện cực kim loại cứng ; 2–4m/s ; cài đặt dọc.
• Bùn lọc axit → gốm sứ Tantalum (theo dõi pH; tránh F⁻ với Ta).
• Nước thải hữu cơ công nghiệp (ví dụ: etanol) → FEP/PTFE HastelloyC ; xác nhận khả năng chống cháy nổ.
• Liều lượng thuốc tẩy → PTFE/PFA HastelloyC/Titan.
• Cấu tạo nồi hơi nóng (100–150 °C) → PFA/Gốm Titan ; cách nhiệt; đảm bảo điện trở đất thấp.
• Nước muối ướp lạnh (CaCl₂, −20…5 °C) → PTFE/FEP Titan ; xác nhận độ bền của lớp lót ở nhiệt độ thấp

10) Xác thực trước khi mua (Tránh những bất ngờ tốn kém)

• Khả năng tương thích vật liệu: kiểm tra dữ liệu ăn mòn ở nồng độ và nhiệt độ thực tế (mục tiêu ≤ 0,1mm/năm).
• Đường cong nhiệt độ-áp suất: tôn trọng sự suy giảm định mức của lớp lót (ví dụ: giới hạn áp suất PTFE ở mức T tăng).
• Điều kiện đặc biệt: đánh giá chân không; chu trình nhiệt (ΔT/h); lót/điện cực Trận đấu CTE.
• Ký xác nhận của nhà cung cấp: cung cấp đầy đủ phương tiện/điều kiện; yêu cầu một báo cáo thể lực . Đối với các điểm quan trọng, hãy làm thử nghiệm ngâm (ví dụ: ngâm điện cực 72 giờ).

11) Những cạm bẫy và cách khắc phục thường gặp (có kết quả)

• Bỏ qua tạp chất dạng vết (ví dụ: F⁻ trong HCl) → sai điện cực; thất bại nhanh chóng.
  Sửa: thành phần đầy đủ bao gồm. vết ion; chọn Ta/Hastelloy C/Pt‑Ir khi cần thiết.

• Nhiệt độ/áp suất dưới mức định mức → lớp lót bị lão hóa hoặc phồng lên.
  Sửa: chọn ở mức cực đoan (ví dụ: tối đa T 10 ° C, P tối đa 20% ); theo đường cong T-P.
• Đánh giá thấp sự mài mòn → lớp lót nhanh mòn trong bùn.
  Sửa: Polyurethane/gốm lót, vận tốc/hướng chính xác.
• Mua với giá thấp nhất → thay đổi thường xuyên; thời gian ngừng hoạt động cao.
  Sửa: đánh giá chi phí vòng đời (capex bảo trì 5 năm).

• Thiếu chi tiết vệ sinh → rủi ro ứ đọng và ô nhiễm.
  Sửa: lớp lót liền mạch, điện cực được đánh bóng, tuân thủ tài liệu.

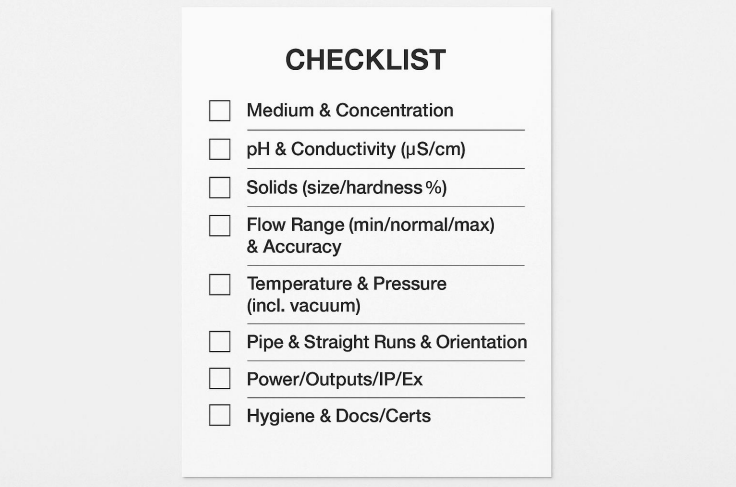

12) RFQ / Danh sách kiểm tra kích thước (Đính kèm yêu cầu của bạn)

1. Trung bình & nồng độ, pH, độ dẫn điện (μS/cm)
2. Chất rắn: kích thước/độ cứng/% thể tích. (nếu có)
3. Phạm vi lưu lượng (tối thiểu/bình thường/tối đa), mục tiêu chính xác, dải vận tốc ưa thích
4. Nhiệt độ (bình thường/tối đa), Áp suất (tối đa, bất kỳ chân không )
5. Kích thước/tiêu chuẩn/vật liệu ống, khả năng sẵn sàng chạy thẳng, định hướng
6. Nguồn và đầu ra (4–20mA/HART, xung, RS‑485), IP/ex-proof
7. Nhu cầu vệ sinh (hoàn thiện bề mặt, kết nối, CIP/SIP)
8. Tài liệu (hiệu chuẩn, MTR) và chứng nhận khu vực

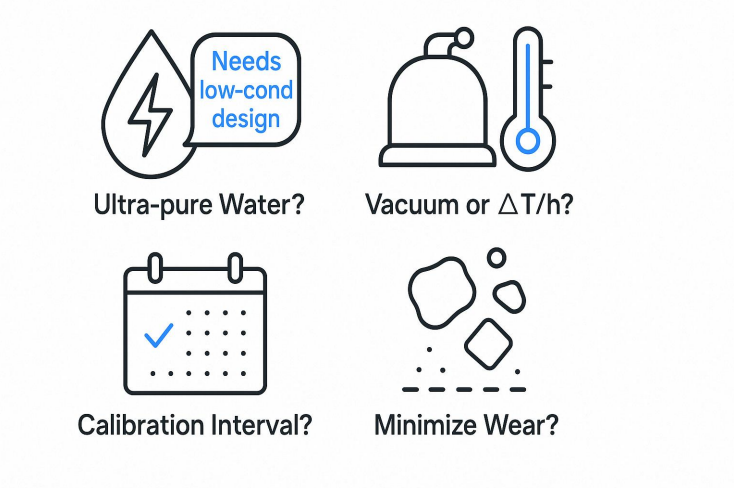

13) Câu hỏi thường gặp

Q1. Máy đo từ có thể đo được nước siêu tinh khiết không?

Chỉ với độ dẫn điện thấp thiết kế và xác nhận cẩn thận. Đơn vị tiêu chuẩn yêu cầu ≥ 5μS/cm.

Q2. Điều gì sẽ xảy ra nếu đường dây của tôi thấy chân không hoặc nhiệt độ thay đổi nhanh chóng?

sử dụng định mức chân không lót và kiểm tra Kết hợp CTE /ΔT giới hạn.

Q3. Tôi nên hiệu chuẩn bao lâu một lần?

Dịch vụ điển hình: hàng năm . Giám sát/phân liều quan trọng: 6 tháng hoặc theo chính sách của từng trang web.

Q4. Làm cách nào để giảm thiểu sự mài mòn trong bùn?

chọn lớp lót chống mài mòn (Polyurethane/Ceramic), giữ 2–4m/s vận tốc, dòng chảy lên theo phương thẳng đứng.

Kết luận (Thứ tự hoạt động)

1. Vật liệu đầu tiên (điện cực lót) từ một cấu hình trung bình hoàn chỉnh.
2. Kích thước cho vận tốc (không giảm áp suất).
3. Cài đặt để đảm bảo chất lượng tín hiệu (chạy thẳng, đầy ống, nối đất).
4. Xác thực chống lại đường cong T-P, chân không và chu trình nhiệt.

Tuân theo trình tự này sẽ biến việc lựa chọn máy đo từ trở thành một quy trình kỹ thuật có thể lặp lại nhằm mang lại độ chính xác và giảm chi phí vòng đời.

VNER VE Series EMF — Từ vệ sinh đến công suất cao, dòng sản phẩm Magmeter hoàn chỉnh

Chữ viết tắt: CR = Cao su cloropren; PU = Polyurethane; PTFE = Polytetrafluoroetylen; FEP = F46; PFA = Perfluoroalkoxy; ETFE = Ethylene Tetrafluoroethylene; Pt-Ir = Bạch kim-Iridium; Ti = Titan; Ta = Tantali.
