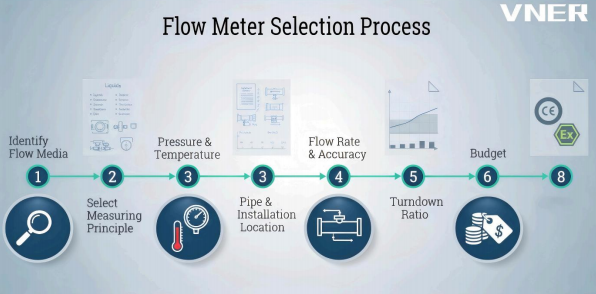

Quy trình lựa chọn lưu lượng kế: Từ ứng dụng đến kết hợp hoàn hảo

Chọn đồng hồ đo lưu lượng phù hợp không chỉ đơn giản là chọn dụng cụ đo mà còn là đảm bảo độ tin cậy của quy trình, độ chính xác của phép đo và hiệu quả hoạt động lâu dài.

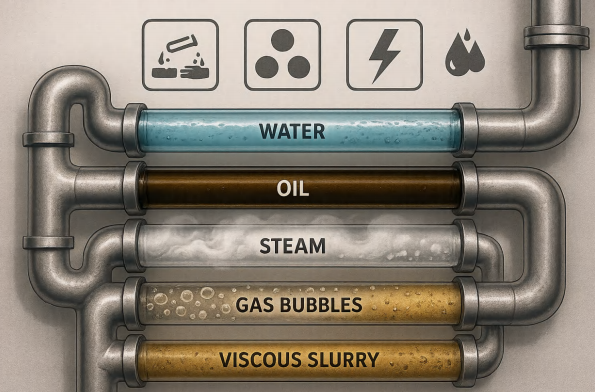

1.Xác định phương tiện truyền thông

Hiểu phương tiện xử lý là nền tảng của bất kỳ lựa chọn nào.

Xác định xem môi trường dòng chảy là:

• Chất lỏng , Khí đốt hoặc hơi nước
• ăn mòn , Dẫn điện hoặc Không dẫn điện
• Đa pha (rắn/khí lỏng) hoặc một pha
• nhớt , sạch sẽ hoặc chứa chất rắn lơ lửng

Biết được những đặc điểm này sẽ ảnh hưởng trực tiếp đến nguyên tắc đo lường nào là khả thi.

Ví dụ, điện từ mét yêu cầu chất lỏng dẫn điện, trong khi choặciolis đồng hồ hoạt động tốt nhất với chất lỏng một pha sạch.

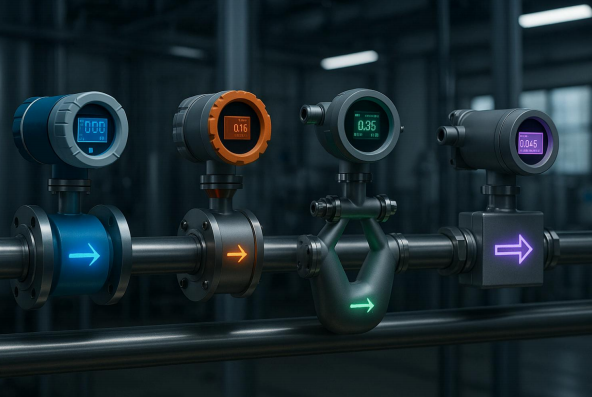

2. Nguyên tắc đo chọn lọc

Sau khi xác định được phương tiện, hãy chọn công nghệ đo phù hợp nhất:

• Lưu lượng kế điện từ (EMF) – Dùng cho chất lỏng dẫn điện, nước, hóa chất, chất bùn.
• Lưu lượng kế xoáy – Dùng cho hơi, khí và chất lỏng có cấu hình dòng chảy ổn định.
• choặciolis Mass Flowmeter – Để đo lưu lượng khối lượng và mật độ chính xác trong chất lỏng hoặc chất khí.
• Lưu lượng kế siêu âm – Đối với đường ống lớn hoặc lắp đặt không xâm lấn.
• Lưu lượng kế nhiệt – Đối với khí sạch.
• Lưu lượng kế cơ học (Tua bin, độ dịch chuyển dương) - Ứng dụng đơn giản, chi phí thấp.

Mỗi nguyên tắc đều có những ưu điểm riêng biệt trong độ chính xác , chi phí , độ phức tạp cài đặt và bảo trì . Sự kết hợp thích hợp đảm bảo hoạt động lâu dài và đáng tin cậy.

3. Xác định áp suất và nhiệt độ vận hành

Áp suất và nhiệt độ của quá trình xác định:

• Vật liệu cảm biến (thép không gỉ, Hastelloy, lớp lót PTFE, v.v.)
• Lựa chọn niêm phong và miếng đệm
• Đánh giá thân lưu lượng kế (Lớp PN/ANSI)
• Yêu cầu bù nhiệt độ

Luôn đảm bảo xếp hạng áp suất và nhiệt độ của thiết bị đã chọn vượt quá điều kiện vận hành tối đa của hệ thống, với giới hạn an đểàn tuân thủ PED or ASME tiêu chuẩn.

4.Đánh giá các điều kiện lắp đặt và đường ống

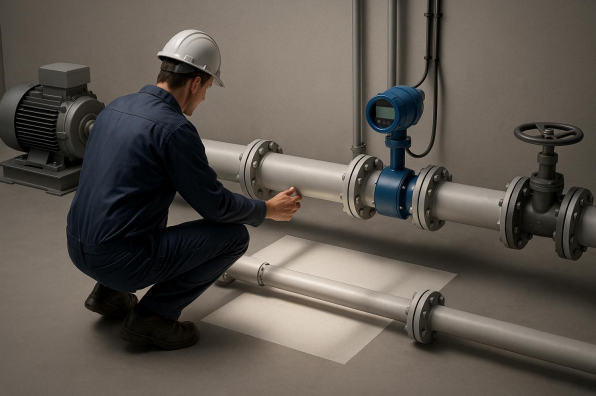

Lưu lượng kế hoạt động tốt nhất khi được lắp đặt đúng cách. Các thông số chính bao gồm:

• Kích thước và hướng ống (ngang, dọc, ống đầy đủ)
• Chạy thẳng thượng nguồn và hạ lưu để đảm bảo hồ sơ dòng chảy ổn định
• Vị trí liên quan đến van, máy bơm hoặc khuỷu tay để giảm thiểu sự nhiễu loạn
• Không gian lắp đặt & khả năng tiếp cận để nối dây, hiệu chuẩn và bảo trì
• Nguồn điện (AC/DC) và Tùy chọn đầu ra tín hiệu (4–20 mA, Xung, Modbus, HART, v.v.)
• Bảo vệ chống xâm nhập (IP65, IP67, IP68)
• Phân loại khu vực nguy hiểm (Ví dụ ia, Ex d, v.v.)

Bố trí lắp đặt được lên kế hoạch tốt sẽ ngăn ngừa các lỗi đo lường do điều kiện dòng chảy kém hoặc nhiễu điện.

5.Xác định phạm vi lưu lượng và yêu cầu độ chính xác

Xác định tốc độ dòng chảy hoạt động và độ chính xác cần thiết là rất quan trọng.

Chỉ định:

• Lưu lượng tối thiểu, bình thường và tối đa
• Phạm vi dao động quy trình dự kiến
• Độ chính xác hoặc độ lặp lại cần thiết (ví dụ: ± 0,1%, ± 0,2%, ± 0,5% ± 1,0%)

Kích thước đồng hồ chính xác đảm bảo lưu lượng vẫn ở mức tối ưu phạm vi đo (Vùng ổn định số Reynold) , tránh sự thiếu chính xác của dòng chảy thấp hoặc bão hòa quá mức.

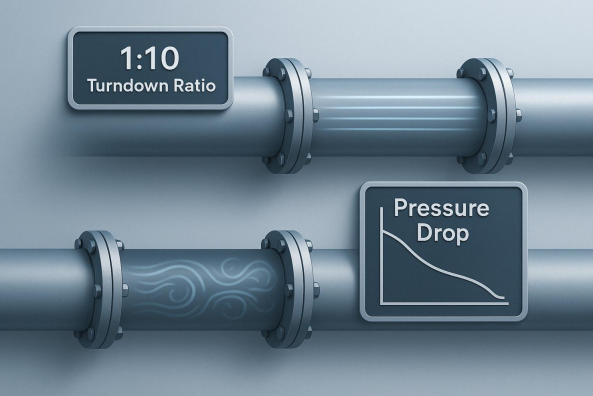

6. Đánh giá tỷ lệ quay vòng và tổn thất áp suất

• Tỷ lệ đầu hôm mô tả tính linh hoạt của phạm vi đo (ví dụ: 1:10, 1:20).
  Tỷ lệ quay vòng cao hơn mang lại khả năng thích ứng tốt hơn với các điều kiện dòng chảy khác nhau.
• Mất áp suất phải được giảm thiểu để tránh sự kém hiệu quả của quy trình.
  Một số công nghệ như choặciolis và xoáy có thể gây sụt áp - luôn kiểm tra xem quy trình có thể chịu đựng được hay không.

7. Cân nhắc về ngân sách và vòng đời

Mặc dù chi phí ban đầu của thiết bị là quan trọng nhưng tổng chi phí sở hữu (TCO) nên được xem xét:

• Giá mua so với độ chính xác và độ tin cậy
• Tần suất hiệu chuẩn và bảo trì
• Sự sẵn có của phụ tùng
• Tiêu thụ điện năng và chi phí thời gian ngừng hoạt động

Đối với các dự án quy mô lớn, việc cân bằng hiệu suất , tuổi thọ và ngân sách đảm bảo giá trị kinh tế trong suốt vòng đời sản phẩm.

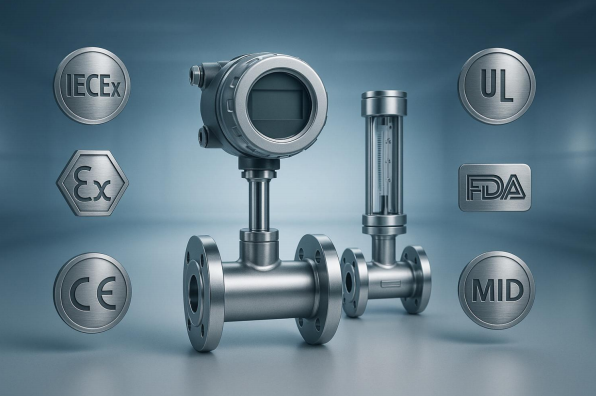

8. Yêu cầu về chứng nhận và tuân thủ

Lưu lượng kế phải tuân thủ các tiêu chuẩn và quy định quốc tế có liên quan, tùy thuộc vào ứng dụng và điểm đến xuất khẩu:

• An toàn & chống cháy nổ: IECEx, ATEX, UL
• Tuân thủ điện: CE-EMC, CE-LVD
• Thiết bị áp lực: CE-PED, ASME
• Thực phẩm & Dược phẩm: FDA, 3A, EHEDG
• Đo lường Thương mại & Pháp lý: MID (Chỉ thị về dụng cụ đo lường)

Chứng nhận phù hợp đảm bảo rằng thiết bị đáp ứng các tiêu chuẩn về hiệu suất và an toàn toàn cầu.

Kết luận

Quy trình lựa chọn có hệ thống không chỉ đảm bảo khả năng tương thích về mặt kỹ thuật mà còn đảm bảo tính ổn định lâu dài và tuân thủ quy định.

Bằng sự hiểu biết về trung bình , nguyên tắc đo lường , điều kiện lắp đặt và nhu cầu chứng nhận , các kỹ sư và chuyên gia mua sắm có thể đạt được kết quả tối ưu — giảm thiểu rủi ro và tối đa hóa hiệu quả.

Tại Công ty TNHH Công nghệ Điện tử VNER , chúng tôi kết hợp kinh nghiệm thực tế hàng thập kỷ với các công nghệ đo lưu lượng tiên tiến để giúp các đối tác lựa chọn giải pháp phù hợp nhất cho ứng dụng của họ — từ xử lý nước và hóa dầu thực vật to dầu khí và ngành công nghiệp polysilicon.

Tác giả Shawn Cao

Giám đốc, Phòng Thương mại Quốc tế

Công ty TNHH Công nghệ Điện tử VNER
