Chín lỗi cài đặt ẩn làm ảnh hưởng đến độ chính xác của luồng

Bạn đã bao giờ phải đối mặt với kết quả đọc không chính xác, khó bảo trì hoặc hỏng hóc hoàn toàn trong quá trình lắp đặt lưu lượng kế chưa?

Trong hầu hết các trường hợp, vấn đề không nằm ở bản thân thiết bị mà nằm ở các chi tiết lắp đặt thường bị bỏ qua.
Đường ống thẳng không đủ cho lưu lượng kế điện từ, bộ lọc được đặt không chính xác cho đồng hồ đo diện tích thay đổi hoặc vòi áp suất được lắp đặt hướng xuống trên lưu lượng kế dạng nêm - tất cả những lỗi nhỏ này có thể dẫn đến trục trặc hệ thống nghiêm trọng.
Bài viết này tóm tắt chín sự cố lắp đặt tại chỗ phổ biến nhất được tìm thấy trong các ứng dụng lưu lượng kế, giúp bạn tránh những cạm bẫy này ngay từ nguồn.

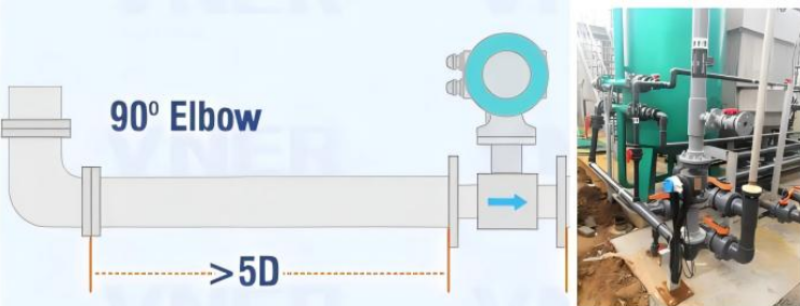

01. Vị trí lắp đặt không đúng hoặc Chiều dài ống thẳng không đủ (Lưu lượng kế điện từ)

• Để đảm bảo phép đo chính xác, lưu lượng kế phải luôn hoạt động trong điều kiện đầy ống.

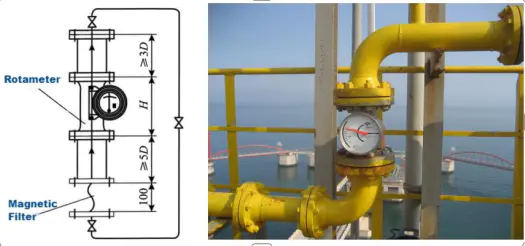

02. Lắp đặt Bộ lọc từ tính không chính xác (Lưu lượng kế diện tích thay đổi)

• Đường chạy thẳng đầu vào phải được đo ở phía sau bộ lọc từ, không phải trước nó.

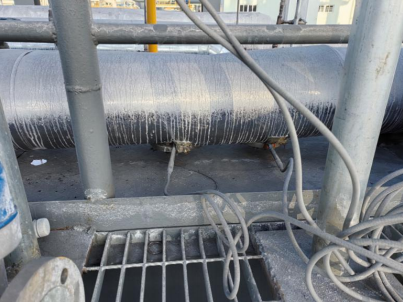

03. Lắp đặt lưu lượng kế nêm không chính xác

• Việc lắp đặt mặt bích lấy áp hướng xuống dưới hoặc quá gần bệ sẽ không có không gian để bảo trì và gây ra sự tích tụ trầm tích trong cổng áp suất, dẫn đến sai số đo. Luôn đảm bảo định hướng thích hợp và khoảng cách bảo trì.

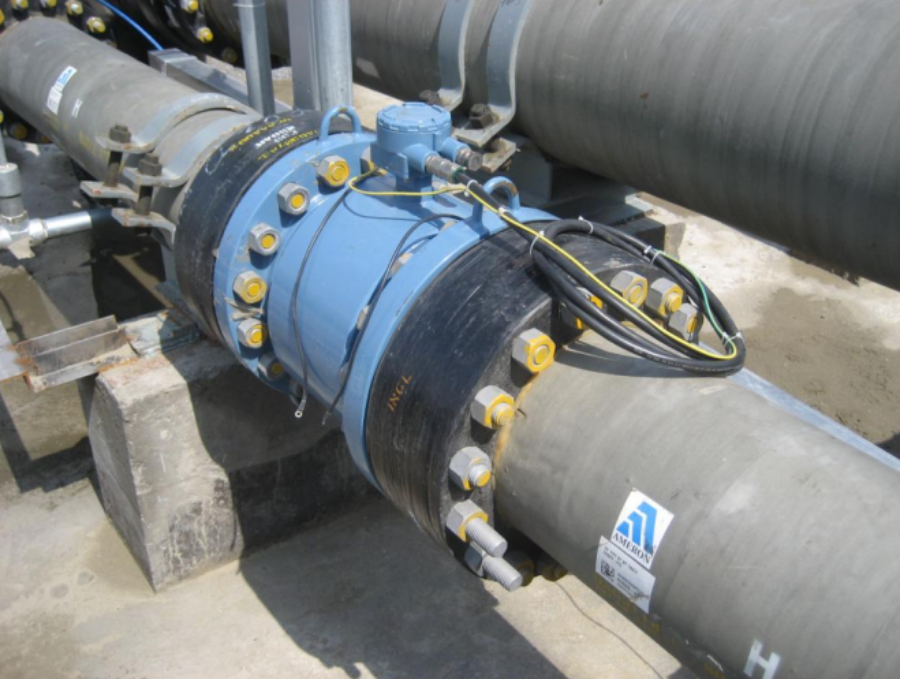

04. Vòng nối đất cần thiết cho đường ống phi kim loại (Đồng hồ đo lưu lượng điện từ)

• lưu lượng kế điện từ phải được nối đất đúng cách.
• Đối với đường ống kim loại, có thể sử dụng điện cực nối đất bên trong.
• Đối với các ống kim loại phi kim loại hoặc có lớp lót, cần có vòng nối đất để đảm bảo tín hiệu tham chiếu ổn định.

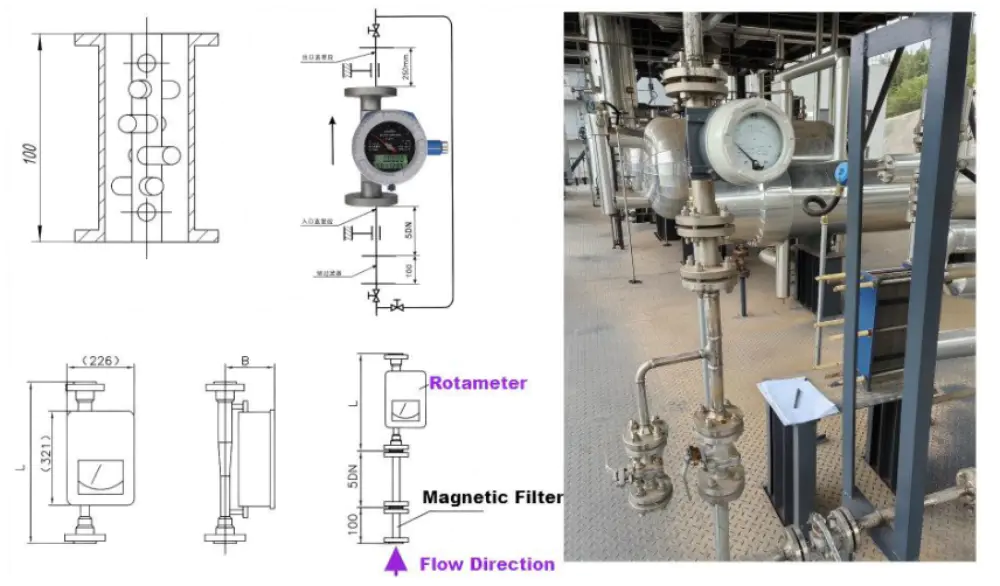

05. Yêu cầu chạy thẳng thượng nguồn và hạ lưu (Lưu lượng kế diện tích thay đổi)

• Đường ống đầu vào và đầu ra phải phù hợp với kích thước lỗ khoan của đồng hồ.
• Nếu không gian lắp đặt cho phép, hãy duy trì chiều dài ống thẳng phía dòng vào ít nhất là 5D và chiều dài ống thẳng phía dòng ra là 3D.
• Lưu ý: Một số nhà sản xuất có thể tuyên bố không có yêu cầu chạy thẳng. nhưng độ dài vừa đủ vẫn được khuyến nghị cho
  độ chính xác tối ưu.

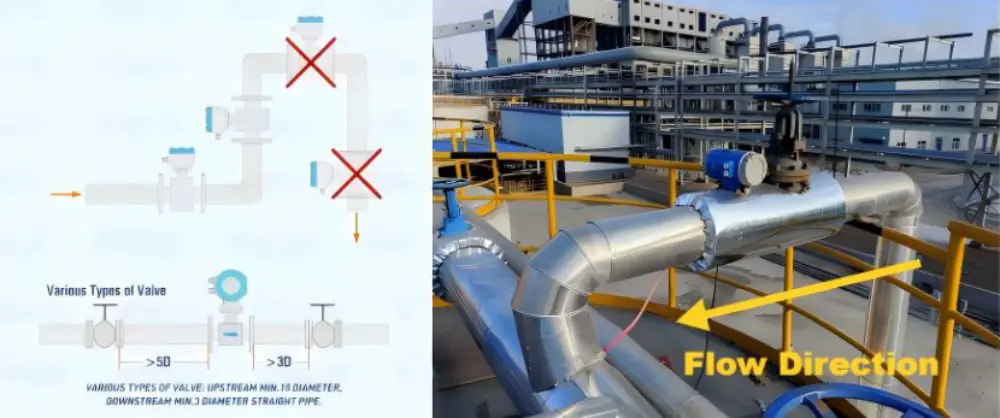

06. Yêu cầu chạy thẳng thượng nguồn và hạ lưu (Lưu lượng kế điện từ)

• Tránh lắp đặt lưu lượng kế gần các bộ phận gây nhiễu dòng chảy như van, khuỷu hoặc đường nhánh.
• Bất cứ khi nào có thể, hãy đảm bảo chạy thẳng ngược dòng ít nhất 10D và chạy thẳng về phía dưới 5D ("quy tắc 10D-5D").
• Ở mức tối thiểu, hãy duy trì 5D ngược dòng và 3D xuôi dòng để đạt được số đọc ổn định và chính xác.

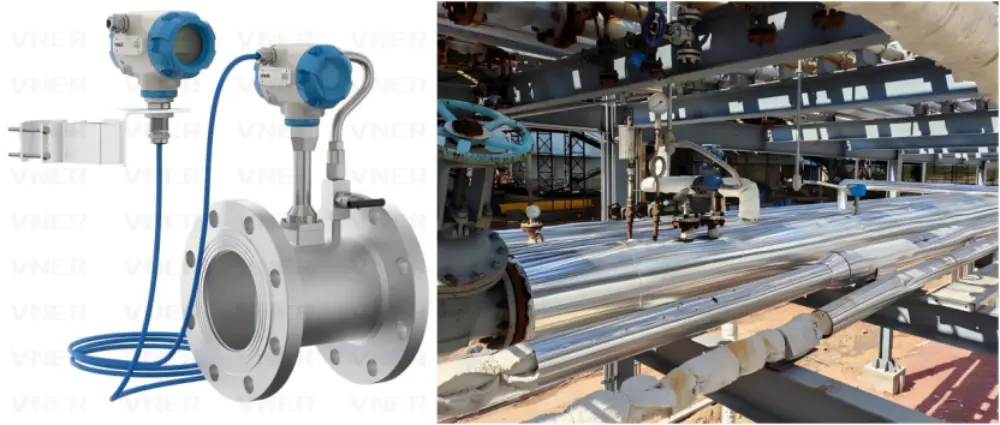

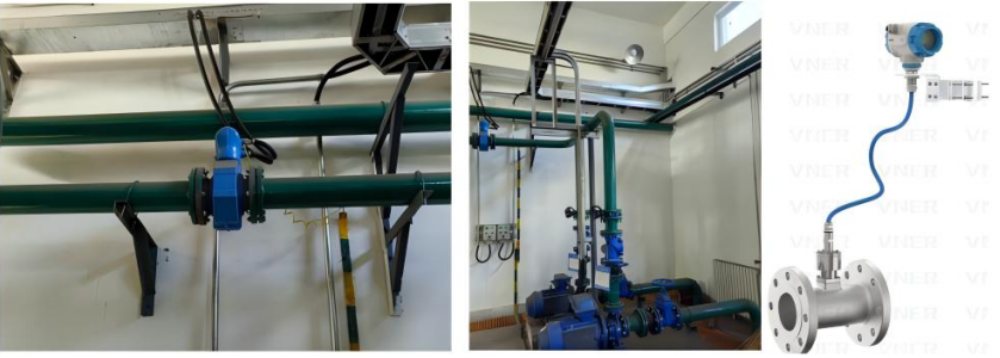

07. Máy đo lưu lượng dòng xoáy loại từ xa được khuyên dùng để đo hơi nước

• Để lắp đặt phép đo hơi nước và giá đỡ ống, nên sử dụng lưu lượng kế xoáy từ xa (loại tách rời). Cấu hình này cho phép đọc và thiết lập tham số từ xa, giữ máy phát tránh xa vùng nhiệt độ cao (>250 °C) và làm cho nó phù hợp với các vị trí trên cao hoặc không thể tiếp cận.
• Cáp từ xa phải là cáp có vỏ bọc hai lõi, do nhà sản xuất cung cấp, có chiều dài tiêu chuẩn là 5 m (có thể tùy chỉnh tối đa 20 m).

08. Sử dụng các thiết bị loại từ xa cho các cài đặt khó tiếp cận

• Đối với việc lắp đặt ở trên cao, trong rãnh hoặc dọc theo giá đỡ đường ống, nơi khó quan sát hoặc điều chỉnh tại chỗ, nên sử dụng các thiết bị loại từ xa để vận hành an toàn và thuận tiện hơn.

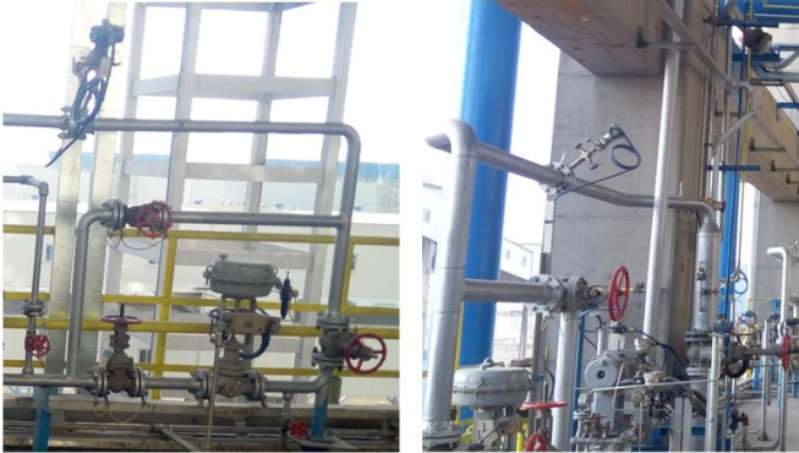

09. Vị trí lắp đặt của bộ truyền áp suất vi sai (Lưu lượng kế lỗ)

• Tùy thuộc vào cách bố trí lắp đặt, bộ truyền áp suất chênh lệch phải được lắp ở mặt đất hoặc trên một bệ dễ tiếp cận để hiệu chuẩn và bảo trì dễ dàng hơn.

• Chín ví dụ này nêu bật các lỗi cài đặt phổ biến nhất được tìm thấy trong các ứng dụng đo lưu lượng. Bằng cách hiểu và giải quyết những chi tiết này trong quá trình thiết lập, bạn có thể cải thiện độ tin cậy, giảm thời gian ngừng hoạt động và đảm bảo độ chính xác của phép đo lâu dài.
