Điều gì khiến lưu lượng kế khối lượng Coriolis trở thành giải pháp tối ưu để đo lường độ chính xác cao trong ngành công nghiệp hiện đại?

Trong bối cảnh chuyển đổi sâu sắc của Công nghiệp 4.0, độ chính xác của phép đo chất lỏng không còn chỉ là thông số kỹ thuật; nó đã trở thành thước đo cốt lõi để đo lường hiệu quả sản xuất tự động và mức độ giám sát thông minh. Với triết lý thiết kế mang tính đột phá của mình, Lưu lượng kế khối lượng Coriolis đã phá vỡ hoàn toàn xiềng xích của phép đo thể tích truyền thống thường bị hạn chế bởi các yếu tố môi trường như nhiệt độ, áp suất và mật độ chất lỏng. Hiện nay, công nghệ này đang nhanh chóng thâm nhập vào các lĩnh vực sản xuất cao cấp như hóa dầu, thực phẩm và dược phẩm, sản xuất chất bán dẫn và công nghiệp hàng hải, trở thành “tiêu chuẩn vàng” được công nhận để giám sát chất lỏng phức tạp. Khi các ngành công nghiệp toàn cầu hướng tới mục tiêu trung hòa carbon và giảm chất thải, khả năng đo khối lượng trực tiếp sẽ cung cấp nền tảng dữ liệu tối ưu để tối ưu hóa tài nguyên và theo dõi lượng khí thải carbon.

Lưu lượng kế khối lượng Coriolis là gì?

Lưu lượng kế khối lượng Coriolis là một thiết bị có độ chính xác tinh vi được thiết kế dựa trên các nguyên lý động học cổ điển, đặc biệt là hiệu ứng Coriolis. Về mặt bản chất vật lý, nó khác xa với các lưu lượng kế lỗ, tuabin hoặc điện từ truyền thống. Các thiết bị thông thường chủ yếu đo "thể tích" chất lỏng, rất dễ bị ảnh hưởng bởi sự giãn nở hoặc co lại vì nhiệt. Ngược lại, máy đo Coriolis đo "khối lượng thực" của chất lỏng—một đại lượng vật lý không đổi trong bất kỳ điều kiện vận hành nào, cho dù chất lỏng là chất lỏng sôi hay khí nén.

Bên trong, lõi của nó bao gồm một hoặc hai ống đo được duy trì ở trạng thái rung được kiểm soát chính xác. Một bộ truyền động nhỏ tần số cao (cuộn dây truyền động) điều khiển các ống đo rung ở tần số tự nhiên cụ thể của chúng, giống như một âm thoa. Thiết kế này sử dụng khéo léo lực quán tính được tạo ra bởi các hạt chất lỏng chuyển động trong một hệ thống rung, chuyển đổi thuộc tính trừu tượng của khối lượng thành các tín hiệu cơ học có thể thu được. Phương pháp đo trực tiếp này giúp loại bỏ nhu cầu tính toán mật độ phức tạp, cung cấp "nguồn thông tin chính xác duy nhất" cho các kỹ sư quy trình.

Máy đo lưu lượng khối lượng hoạt động như thế nào?

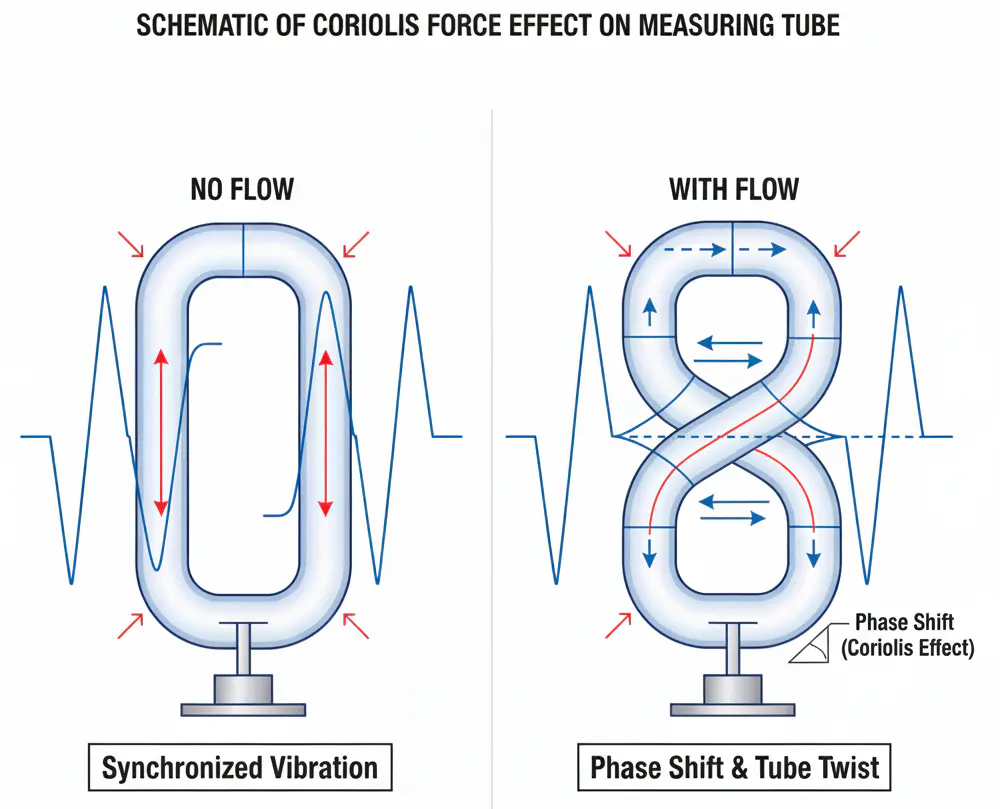

Để hiểu sâu sắc cơ chế hoạt động của lưu lượng kế này, chúng ta cần quan sát hành vi cơ học động của chất lỏng khi nó đi vào các ống rung tần số cao. Quá trình này có thể được chia thành bốn giai đoạn kỹ thuật cốt lõi:

Kích thích rung tần số cao: Khi lưu lượng kế khởi động, bộ truyền động sẽ điều khiển các ống đo tạo ra các rung động vi mô ở tần số cao (thường là 400-1000 Hz). Ở trạng thái tĩnh (không có dòng chảy), các chu kỳ dao động của toàn bộ ống được đồng bộ hoàn toàn cả về thời gian và không gian. Các cảm biến ở đầu vào và đầu ra phát hiện các sóng hình sin giống hệt nhau.

Sự tham gia của lực Coriolis: Khi chất lỏng hoặc khí bắt đầu chảy qua các ống rung ở tốc độ cao, các hạt chất lỏng chuyển động, do quán tính, cố gắng chống lại sự rung động định kỳ của các ống. Về phía đầu vào, chất lỏng chống lại việc bị đẩy ra khỏi tâm rung; ở phía đầu ra, nó chống lại việc bị kéo lại. Lực tương tác này được biết đến trong vật lý là “Lực Coriolis”.

Biến dạng cơ học và xoắn: Lực Coriolis tác dụng ngược chiều nhau ở nửa đầu vào và đầu ra của ống, khiến ống trải qua một "độ xoắn" hoặc "biến dạng" tinh tế mà mắt thường không thể nhìn thấy được. Độ xoắn cơ học này tỷ lệ thuận với tốc độ dòng khối - khối lượng di chuyển qua càng nhiều thì lực càng lớn và độ xoắn càng đáng kể.

Chuyển đổi dịch pha và giải mã dữ liệu: Biến dạng này làm gián đoạn sự đồng bộ giữa hai đầu ống. Các cảm biến được lắp đặt ở đầu vào và đầu ra sẽ ghi lại "Dịch chuyển pha" (độ trễ thời gian) giữa hai tín hiệu rung. Thông qua các chip xử lý tín hiệu số (DSP) hiệu suất cao, hệ thống ngay lập tức chuyển đổi chênh lệch thời gian micro giây này thành số đọc lưu lượng khối cực kỳ chính xác, đồng thời tính toán mật độ từ sự thay đổi tần số tự nhiên.

Lợi ích đáng kể của lưu lượng kế Coriolis là gì?

Lý do lưu lượng kế Coriolis đã thay thế những cái truyền thống trong nhiều kịch bản công nghiệp cao cấp bắt nguồn từ sự kết hợp của những lợi thế kỹ thuật gần như không thể thỏa hiệp:

Độ chính xác và độ lặp lại của phép đo vô song: Máy đo Coriolis hiện đại có thể cung cấp độ chính xác đo khối lượng cao tới ± 0,1% hoặc thậm chí ± 0,05%. Mức độ chính xác này rất quan trọng đối với việc chuyển giao quyền giám hộ, trong đó ngay cả sai sót 0,5% cũng có thể dẫn đến tổn thất hàng triệu đô la trong một năm. Độ lặp lại cao đảm bảo quy trình sản xuất luôn nhất quán từ mẻ này sang mẻ khác.

Độ rung vượt trội và khả năng miễn dịch môi trường: Tần số hoạt động bên trong của thiết bị thường được đặt chính xác khoảng 400 Hz. Hoạt động tần số cao này hoạt động như một "bộ lọc" tự nhiên, cho phép thiết bị phân biệt tín hiệu đo của chính nó với tiếng ồn cơ học tần số thấp thường gặp trong môi trường công nghiệp—chẳng hạn như tiếng gầm của các bộ máy bơm lớn, máy nén công nghiệp hoặc động cơ chính của tàu thủy. Điều này đảm bảo độ ổn định đọc cực cao ngay cả trong điều kiện nhà máy “ồn ào” nhất.

Triển khai kỹ thuật đơn giản và bảo trì vòng đời thấp:

• Không có yêu cầu về ống thẳng: Không giống như đồng hồ tua bin hoặc siêu âm yêu cầu đường kính ống thẳng 10-20 để ổn định cấu hình dòng chảy, đồng hồ đo Coriolis độc lập với cấu hình dòng chảy. Trong những không gian chật hẹp như giàn khoan ngoài khơi hoặc cabin tàu, điều này giúp tiết kiệm rất nhiều không gian và chi phí kỹ thuật.
• Không có bộ phận chuyển động trong luồng: Không có vòng bi nào bị mòn hoặc cánh quạt bị tắc. Điều này dẫn đến tổng chi phí sở hữu (TCO) cực kỳ thấp và thời gian hoạt động cao cho cơ sở hạ tầng quan trọng.

"Cảm biến kỹ thuật số" tích hợp đa thông số: Một máy đo Coriolis duy nhất cung cấp "bộ ba" dữ liệu: Lưu lượng khối, Mật độ và Nhiệt độ. Bằng cách tích hợp các giá trị này, máy đo cũng có thể xuất ra Lưu lượng và Nồng độ Thể tích, thay thế hiệu quả ba thiết bị riêng biệt bằng một nút kỹ thuật số.

Dòng VNER AC, AG và AH: Giải pháp chuyên biệt cho những thách thức công nghiệp

Để đáp ứng nhu cầu đa dạng và thường cực kỳ cao của ngành công nghiệp hiện đại, VNER đã phát triển ba dòng lưu lượng kế khối lượng Coriolis chuyên dụng, mỗi dòng được thiết kế cho các môi trường hoạt động cụ thể và các tiêu chuẩn quy định.

1. Máy đo lưu lượng khối Coriolis dòng AC: Flagship cho các ứng dụng công nghiệp đa năng

các Máy đo lưu lượng khối Coriolis dòng AC đại diện cho đỉnh cao của công nghệ hàng đầu của VNER, được thiết kế để phục vụ như một "con ngựa" linh hoạt để đo mật độ và lưu lượng khối lượng có độ chính xác cao trên phạm vi rộng nhất của các ngành công nghiệp.

• Sự xuất sắc về mặt kỹ thuật và tính toàn vẹn của tín hiệu : Được hỗ trợ bởi nền tảng máy phát kỹ thuật số đầy đủ A-Series, nó tận dụng Xử lý tín hiệu số (DSP) tiên tiến để xử lý tín hiệu lưu lượng cực thấp một cách dễ dàng. Sự tích hợp MFD™ (Ổ đĩa đa tần) Công nghệ mang lại sự ổn định đặc biệt ngay cả khi có các điều kiện hai pha khí hoặc khí-lỏng cuốn theo, thường khiến cho đồng hồ đo truyền thống bị hỏng.

• Thông số kỹ thuật cực cao : Nó tự hào có độ chính xác về lưu lượng khối lên tới ±0,05% và có thể chịu được áp suất vận hành lên tới 15,0 MPa . Khả năng phục hồi nhiệt của nó là vô song, với các mẫu có khả năng hoạt động trong vùng đông lạnh ở nhiệt độ -196°C hoặc ở nhiệt độ cực cao lên đến 380°C .

• Ứng dụng chính : Đây là sự lựa chọn ưu tiên cho việc định lượng hóa chất chính xác, pha trộn hydrocarbon trong các nhà máy lọc dầu và các đường trượt phun hóa chất áp suất cao trong môi trường ngoài khơi đòi hỏi khắt khe.



2. Máy đo lưu lượng khối lượng Coriolis chuyên dụng AG CNG/LNG: Chuyên dùng cho nhiên liệu CNG & LNG

các Máy đo lưu lượng khối Coriolis chuyên dụng AG CNG/LNG là dây chuyền chuyên dụng cao được thiết kế dành riêng cho chuỗi giá trị khí đốt tự nhiên, tập trung vào những thách thức đặc biệt trong việc chuyển giao quyền giám sát Khí tự nhiên nén (CNG) và Khí tự nhiên hóa lỏng (LNG).

• Khả năng phục hồi áp suất cao và đông lạnh : Mẫu AG CNG015 được chế tạo để tồn tại dưới áp suất cực cao của việc tiếp nhiên liệu cho xe, được đánh giá lên tới 40,0 MPa . Ngược lại, các mô hình LNG được tối ưu hóa cho khả năng đông lạnh của metan lỏng, duy trì tính toàn vẹn cấu trúc ở mức tối đa. -196°C để tránh rò rỉ và thiếu chính xác.

• Thuật toán thông minh để đo khí : Có tính chất độc quyền Thuật toán A-GAS™ , dòng sản phẩm này cung cấp độ phân giải tần số cực cao để loại bỏ các lỗi thường gây ra bởi mật độ khí thấp và tốc độ dòng chảy cao. Điều này đảm bảo độ chính xác của việc nạp nhiên liệu theo mẻ được chứng nhận là ± 0,50% .

• Ứng dụng chính : Cần thiết cho các máy phân phối CNG tại các trạm bán lẻ, kho chứa tàu LNG quy mô lớn và dỡ hàng rơ-moóc tại các trạm vệ tinh đường ống ảo.



3. Máy đo lưu lượng khối lượng Coriolis hợp vệ sinh AH: Tiêu chuẩn cho quy trình vệ sinh và vô trùng

các Máy đo lưu lượng khối lượng Coriolis hợp vệ sinh AH được dành riêng cho thế giới vệ sinh, nơi mà sự sạch sẽ và độ chính xác đều được đặt lên hàng đầu. Nó được thiết kế riêng cho ngành công nghiệp thực phẩm, đồ uống, sữa và dược phẩm.

• Kỹ thuật vô trùng : Cảm biến có đường dẫn dòng chảy tự thoát nước, không có vùng chết giúp loại bỏ nguy cơ vi khuẩn phát triển. Các bộ phận bị ướt được đánh bóng đạt tiêu chuẩn Ra 0,8 mm , với độ bóng cao Ra 0,38 mm lựa chọn cho chất lỏng dược phẩm nhạy cảm nhất. Nó hoàn toàn Có khả năng CIP/SIP , nghĩa là nó có thể trải qua các chu trình khử trùng ở nhiệt độ cao lặp đi lặp lại mà không bị sai lệch về độ chính xác.

• Tính toàn vẹn của Vật liệu & Tuân thủ : Tất cả các bộ phận bị ướt đều được chế tạo từ SS316/SS316L và hoàn toàn tuân thủ các tiêu chuẩn ASME BPE và các tiêu chuẩn vệ sinh toàn cầu khác, đảm bảo mức độ an toàn cao nhất cho sản phẩm.

• Ứng dụng chính : Quan trọng đối với việc tiêu chuẩn hóa chất béo trong chế biến sữa, định lượng thành phần chính xác trong nhà máy bia và chuẩn bị đệm trong sản xuất dược phẩm nơi bắt buộc phải có hồ sơ lô có thể truy nguyên.



Bảng so sánh các công nghệ đo dòng chảy chính thống

Máy đo Coriolis có thể đo chất lỏng gì?

các Coriolis flowmeter is hailed by the industry as a "universal player." Its robust adaptability means that as long as the material of the measuring tube—ranging from 316L Stainless Steel to Hastelloy C22 or Titanium—is compatible with the corrosiveness of the medium, it can handle almost all conditions:

Xử lý chất lỏng cực kỳ phức tạp: Nó vượt trội trong việc đo các polyme có độ nhớt cao dùng để thu giữ máy đo tuabin, khai thác bùn có đặc tính chất lỏng phi Newton và huyền phù mài mòn. Trong lĩnh vực dược phẩm, thiết kế "thoát nước hoàn toàn" hỗ trợ Làm sạch tại chỗ (CIP) và Tiệt trùng tại chỗ (SIP), đảm bảo không lây nhiễm chéo giữa các lô.

Đo khí công nghiệp có độ chính xác cao: Chất khí có khả năng nén cao nên việc đo thể tích trở thành cơn ác mộng. Máy đo Coriolis bỏ qua sự dao động áp suất và đo trực tiếp các phân tử khí. Điều này làm cho nó trở thành lựa chọn ưu tiên cho việc vận chuyển khí tự nhiên áp suất cao, trạm tiếp nhiên liệu hydro và phân phối khí tinh khiết công nghiệp.

Những thách thức và giới hạn của dòng chảy hai pha: Trong lịch sử, "dòng chảy chậm" hoặc lượng khí cuốn theo cao đã khiến đồng hồ đo Coriolis ngừng hoạt động. Tuy nhiên, thế hệ đồng hồ đo tiếp theo sử dụng "Truyền động đa tần số" và thuật toán DSP tiên tiến để duy trì độ rung ngay cả khi chất lỏng là hỗn hợp lộn xộn của dầu, nước và khí. Đây là một bước đột phá đối với ngành dầu khí, đặc biệt trong lĩnh vực giám sát đầu giếng, nơi lắp đặt thiết bị phân tách quá tốn kém.

Câu hỏi thường gặp về lưu lượng kế Coriolis

1: Tại sao máy đo Coriolis lại đắt hơn các loại khác? Trả lời 1: Chi phí ban đầu cao hơn do quá trình sản xuất ống rung phức tạp và các thiết bị điện tử tinh vi cần thiết để xử lý tín hiệu trong micro giây. Tuy nhiên, khi bạn tính đến việc thiếu đường ống thẳng, việc loại bỏ bộ truyền nhiệt độ/áp suất và thiết kế không cần bảo trì thì "Tổng chi phí sở hữu" thường thấp hơn trong khoảng thời gian 5 năm.

2: Hướng của đồng hồ có quan trọng trong quá trình lắp đặt không? Đ2: Có. Đối với các ứng dụng chất lỏng, vị trí "ống hướng xuống" được ưu tiên để ngăn chặn bọt khí bị mắc kẹt. Đối với các ứng dụng khí đốt, "ống lên" là tốt nhất để cho phép hơi ẩm ngưng tụ thoát ra ngoài. Gắn bên được sử dụng cho bùn tự thoát nước.

3: Máy đo Coriolis có bị hư hỏng do không khí trong đường dây không? A3: Nói chung là không. Mặc dù không khí có thể gây ra "lỗi đo" hoặc "nhiễu" tạm thời trong tín hiệu nhưng nó không làm hỏng máy đo về mặt cơ học. Các thiết bị điện tử được thiết kế để khôi phục tín hiệu ngay khi dòng chất lỏng trở lại bình thường.

4: Có giới hạn độ nhớt tối đa cho các đồng hồ đo này không? Câu trả lời 4: Không có giới hạn lý thuyết nào đối với tính chất vật lý của hiệu ứng Coriolis. Tuy nhiên, trên thực tế, giới hạn được xác định bằng độ giảm áp suất. Chất lỏng cực kỳ nhớt đòi hỏi áp suất bơm cao hơn để di chuyển qua các ống cong của đồng hồ.

5: Tôi cần hiệu chuẩn lại máy đo Coriolis bao lâu một lần? Câu trả lời 5: Vì không có bộ phận chuyển động nào bị hao mòn nên "điểm 0" cực kỳ ổn định. Nhiều ngành công nghiệp chỉ hiệu chỉnh lại sau mỗi 2 đến 5 năm hoặc bất cứ khi nào các yêu cầu pháp lý ra lệnh. Nếu đồng hồ không bị ăn mòn hoặc xói mòn quá mức thì hệ số hiệu chuẩn của nó vẫn không đổi đáng kể.

Là giải pháp tối ưu cho phép đo có độ chính xác cao trong ngành công nghiệp hiện đại, việc áp dụng rộng rãi Lưu lượng kế khối lượng Coriolis đánh dấu một bước nhảy vọt hoàn toàn từ "kỷ nguyên đo thể tích thô" sang "kỷ nguyên kiểm soát khối lượng chính xác". Bằng cách cung cấp một nguồn dữ liệu đa thông số, đáng tin cậy và duy nhất, nó cho phép các kỹ sư tối ưu hóa quy trình của họ với độ chi tiết chưa từng có. Cho dù đó là đảm bảo hương vị chính xác của nước giải khát hay quản lý việc chuyển giao quyền giám sát hàng triệu gallon LNG, đồng hồ Coriolis vẫn là thiết bị canh gác đáng tin cậy nhất trong thế giới động lực học chất lỏng. Với sự lặp lại liên tục của công nghệ cảm biến và sức mạnh tính toán, thiết bị thông minh này chắc chắn sẽ đóng một vai trò không thể thay thế trong các nhà máy xanh và quá trình chuyển đổi năng lượng toàn cầu trong tương lai.
