Tại sao lưu lượng kế tuabin lỏng lại cần thiết để đo chất lỏng có độ chính xác cao?

Trong lĩnh vực đo lường chất lỏng chính xác, Lưu lượng kế tuabin lỏng vẫn là một trong những thiết bị đáng tin cậy và hiệu quả nhất để xử lý chất lỏng sạch, có độ nhớt thấp. các Máy đo lưu lượng tuabin lỏng dòng LWGY là minh chứng cho độ tin cậy này, mang đến một thiết kế nhỏ gọn kết hợp giữa độ bền cơ học với cảm biến điện tử tinh vi. Được thiết kế đặc biệt cho các hệ thống công nghiệp và thương mại, đồng hồ đo lưu lượng này chuyển đổi động năng của chất lỏng thành tần số quay có thể đo được. Bằng cách tập trung vào cấu trúc đơn giản và phản hồi tốc độ cao, dòng LWGY cung cấp giải pháp tiết kiệm chi phí nhưng có độ chính xác cao cho các ứng dụng chất lỏng đa dạng, từ xử lý nước đến xử lý hóa chất tinh chế.

Dòng LWGY chuyển đổi vận tốc dòng chảy thành dữ liệu quay như thế nào?

Nguyên tắc chức năng cốt lõi của Lưu lượng kế tuabin lỏng tưởng chừng như đơn giản nhưng đòi hỏi kỹ thuật chính xác để duy trì độ chính xác. Khi chất lỏng đi vào đồng hồ, trước tiên nó được điều hòa để đảm bảo cấu hình dòng chảy ổn định trước khi tương tác với các bộ phận bên trong.

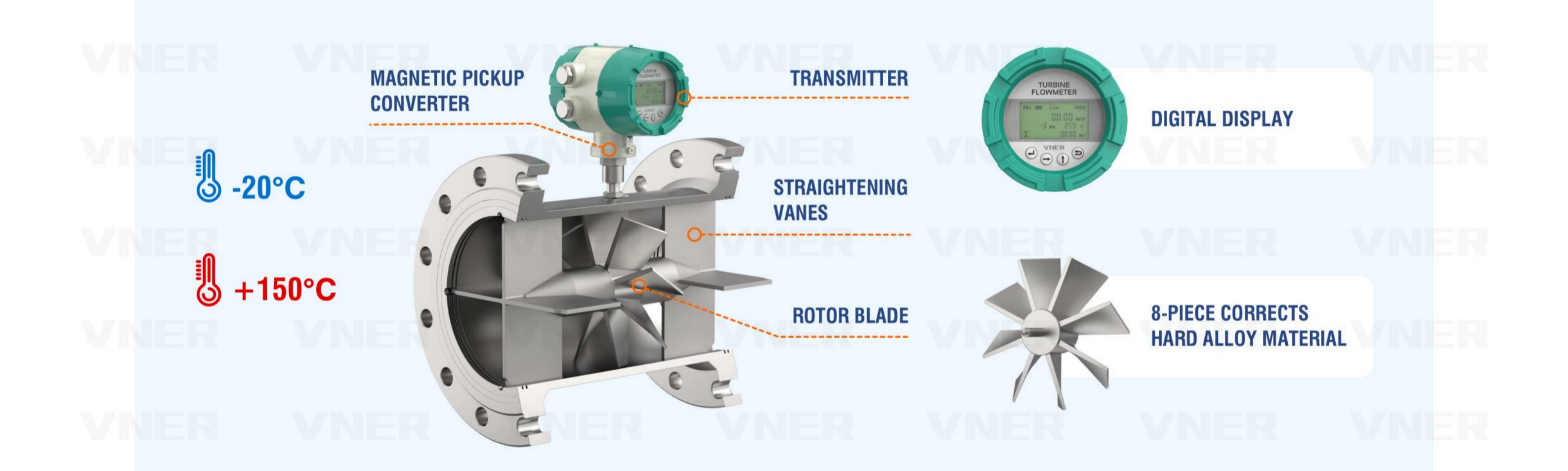

Vai trò của bộ phận làm thẳng dòng chảy và rôto là gì?

Quá trình bắt đầu khi chất lỏng đi qua một thiết bị tích hợp máy ép dòng chảy . Thành phần này rất quan trọng vì nó giúp loại bỏ sự nhiễu loạn và xoáy do uốn cong đường ống hoặc van ngược dòng. Khi dòng chảy ổn định, nó sẽ đi qua rôto tuabin . Góc của các cánh rôto được thiết kế sao cho vận tốc của chất lỏng buộc tuabin quay. Do các ổ trục được gia công chính xác và rôto nhẹ nên tốc độ rôto trở nên tỉ lệ thuận với tốc độ dòng chảy thể tích . Mối quan hệ tuyến tính này cho phép Lưu lượng kế tuabin lỏng để duy trì độ chính xác cao như vậy trong toàn bộ phạm vi hoạt động của nó.

Cảm biến Pickup phát hiện các đường đi của lưỡi cắt chính xác như thế nào?

Để chuyển chuyển động quay cơ học thành đầu ra điện, dòng LWGY sử dụng bộ điều khiển có độ nhạy cao cảm biến đón . Khi tuabin quay, các cánh thép không gỉ đi qua từ trường được tạo ra bởi cảm biến nằm ở bên ngoài thân dòng chảy. Mỗi lần lưỡi dao đi qua cảm biến, một xung sẽ được tạo ra. Kết quả tín hiệu xung có tần số tỷ lệ thuận với tốc độ dòng chảy. Đầu ra sẵn sàng kỹ thuật số này có thể được gửi trực tiếp đến màn hình cục bộ, PLC hoặc bộ điều khiển hàng loạt để theo dõi và ghi dữ liệu theo thời gian thực.

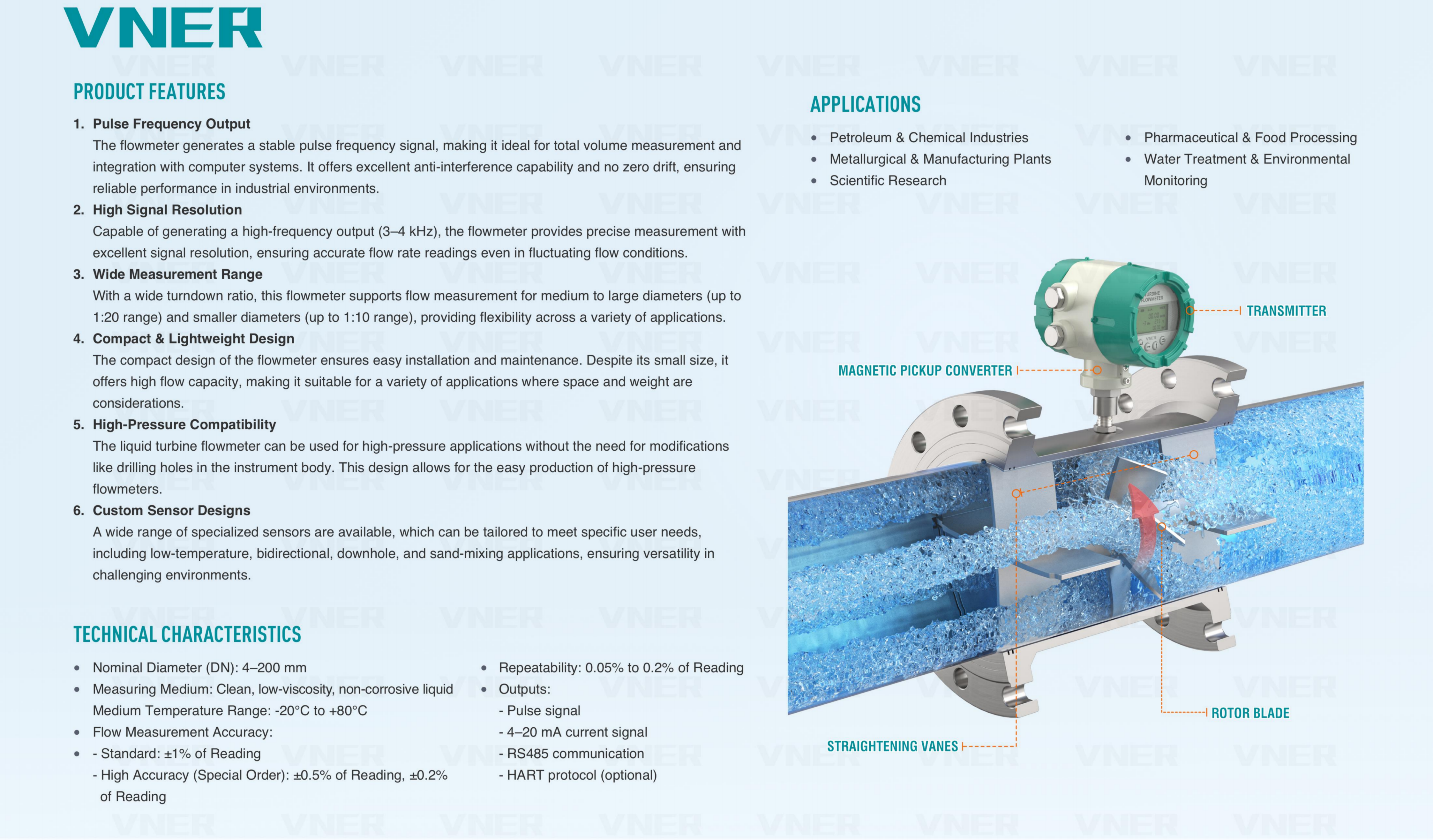

Thông số kỹ thuật chính của dòng LWGY là gì?

Để hỗ trợ việc tích hợp hệ thống và lựa chọn phần cứng, bảng sau đây phác thảo các đặc điểm cơ bản của Máy đo lưu lượng tuabin lỏng dòng LWGY :

Tại sao dòng LWGY phù hợp cho các ứng dụng trộn và phân phối?

Trong nhiều quy trình công nghiệp, khả năng đo một lượng chất lỏng cụ thể một cách nhanh chóng và lặp lại quan trọng hơn việc theo dõi dòng chảy liên tục. các Lưu lượng kế tuabin lỏng vượt trội trong các tình huống "Batch" này do các đặc tính vật lý độc đáo của nó.

Thời gian phản hồi nhanh có cải thiện độ chính xác phân phối không?

Một trong những tính năng nổi bật của Dòng LWGY là rôto quán tính thấp của nó. Không giống như các máy đo thể tích nặng hơn, rôto tuabin trong thiết bị này Lưu lượng kế tuabin lỏng tăng tốc và giảm tốc gần như ngay lập tức với dòng chất lỏng. “Phản ứng nhanh” này rất quan trọng trong phân phát các ứng dụng nơi van mở và đóng nhanh chóng. Nếu đồng hồ có thời gian phản hồi chậm, nó có thể bỏ lỡ "nhiên" chất lỏng ban đầu hoặc tiếp tục đếm sau khi van đóng, dẫn đến sai số tích lũy. LWGY đảm bảo rằng mọi giọt nước đều được tính toán từ đầu đến cuối.

Khả năng lặp lại xuất sắc mang lại lợi ích như thế nào cho việc kiểm soát chất lượng?

Trong việc pha trộn hóa chất hoặc dược phẩm "theo mẻ", tính nhất quán là thước đo thành công chính. các Lưu lượng kế tuabin lỏng ưu đãi độ lặp lại tuyệt vời , thường trong khoảng 0,05% đến 0,2%. Điều này có nghĩa là nếu cùng một thể tích chất lỏng được truyền qua đồng hồ nhiều lần trong cùng điều kiện thì kết quả đầu ra sẽ hầu như giống hệt nhau. Đối với các nhà khai thác công nghiệp, độ tin cậy này giúp đơn giản hóa việc kiểm soát chất lượng và đảm bảo rằng công thức sản phẩm vẫn nhất quán qua hàng nghìn chu kỳ.

Lưu lượng kế tuabin lỏng có thể chịu được môi trường công nghiệp áp suất cao không?

Trong khi các cơ chế bên trong đủ tinh tế để phát hiện tốc độ dòng chảy thấp, vỏ bên ngoài của Lưu lượng kế tuabin lỏng được xây dựng cho độ bền. các Dòng LWGY được thiết kế để phát triển mạnh trong môi trường cơ khí đòi hỏi khắt khe.

Thiết kế cơ khí chắc chắn có khả năng xử lý áp suất cao không?

Được chế tạo từ thép không gỉ cao cấp (304 hoặc 316L), dòng LWGY có tính năng thiết kế cơ khí mạnh mẽ có thể chịu được áp lực dòng đáng kể. Cái này khả năng chịu áp lực cao làm cho nó trở thành lựa chọn ưu tiên cho các bệ thử nghiệm thủy lực, phun nước mỏ dầu và hệ thống làm sạch áp suất cao. Khả năng duy trì tính toàn vẹn về cấu trúc của đồng hồ dưới áp suất đảm bảo rằng độ hở bên trong giữa rôto và vỏ không đổi, ngăn chặn độ lệch của phép đo hoặc hỏng hóc cơ học khi áp suất tăng vọt.

Tại sao độ sạch là điều kiện tiên quyết để kéo dài tuổi thọ của đồng hồ tuabin?

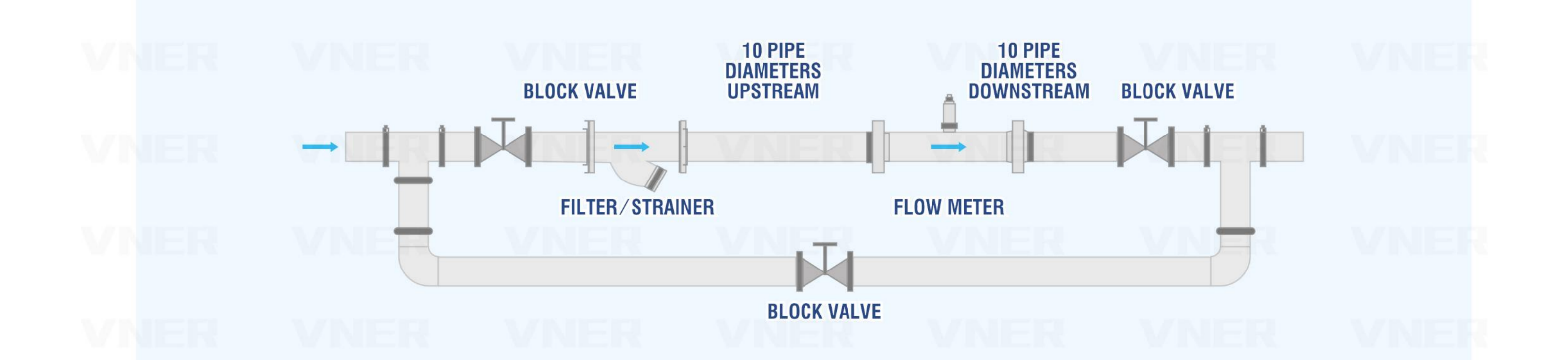

Điều quan trọng cần lưu ý là Lưu lượng kế tuabin lỏng được thiết kế đặc biệt cho phương tiện truyền thông sạch và không chứa các hạt lớn hoặc chất xơ . Do tuabin quay ở tốc độ cao trên các ổ trục chính xác nên bất kỳ mảnh vụn rắn nào cũng có thể gây mài mòn hoặc thậm chí làm kẹt rôto. Trong các hệ thống mà chất lỏng thỉnh thoảng có thể chứa các hạt, việc lắp đặt bộ lọc lưới 20-40 ở đầu dòng là khuyến nghị tiêu chuẩn để bảo vệ LWGY bên trong và kéo dài tuổi thọ của thiết bị.

Thiết kế hệ thống lợi ích xây dựng nhỏ gọn và trọng lượng thấp như thế nào?

Các thiết bị trượt công nghiệp hiện đại và các thiết bị đo di động yêu cầu các bộ phận vừa mạnh mẽ vừa di động. các Lưu lượng kế tuabin lỏng hoàn toàn phù hợp với những yêu cầu này.

Yếu tố hình thức nhỏ gọn có đơn giản hóa việc trang bị thêm không?

các Dòng LWGY được đặc trưng bởi nó nhỏ gọn và trọng lượng thấp thiết kế. So với lưu lượng kế điện từ cồng kềnh hoặc đồng hồ đo coriolis nặng, đồng hồ tuabin có thể được lắp đặt trong các cấu hình đường ống kín mà không cần giá đỡ nặng. Điều này khiến nó trở nên đặc biệt hấp dẫn đối với "Đo lường chất lỏng đa năng" nơi bố cục đường ống hiện có không thể dễ dàng sửa đổi. Các kết nối mặt bích hoặc ren cho phép lắp đặt và tháo dỡ nhanh chóng trong thời gian bảo trì.

Điều gì khiến đồng hồ này trở thành giải pháp tiết kiệm chi phí cho đo lường chung?

Bằng cách tập trung vào thiết kế cơ khí hợp lý, Lưu lượng kế tuabin lỏng cung cấp mức hiệu suất cao ở mức giá thấp hơn nhiều công nghệ thay thế. Đối với "Đo lường chất lỏng đa năng" trong các tòa nhà thương mại—chẳng hạn như giám sát nước lạnh hoặc theo dõi mức tiêu thụ nhiên liệu—dòng LWGY cung cấp độ chính xác cần thiết mà không tốn quá nhiều chi phí cho các đồng hồ đo chuyên dụng phức tạp hơn. Tính đơn giản của nó cũng có nghĩa là dễ sử dụng; cái cảm biến đón và local converter are often plug-and-play, requiring minimal calibration effort for standard liquids like water or diesel.

Tín hiệu xung được tận dụng để giám sát từ xa như thế nào?

các "Digital Native" nature of the Lưu lượng kế tuabin lỏng đầu ra làm cho nó tương thích cao với tự động hóa hiện đại.

Tín hiệu có thể được tích hợp vào hệ thống PLC và SCADA không?

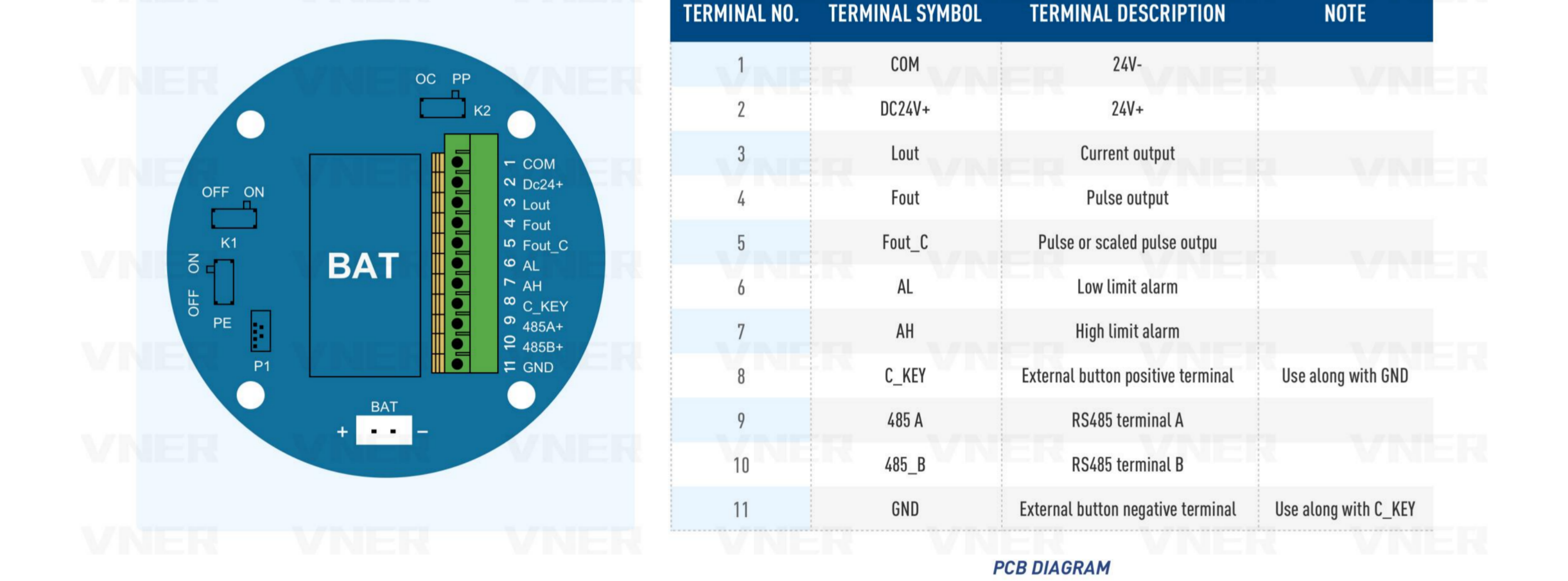

các raw tín hiệu xung được tạo ra bởi LWGY là tần số sóng vuông sạch, dễ dàng được giải thích bởi hầu hết mọi PLC (Bộ điều khiển logic lập trình). Đối với các cơ sở đang hướng tới Công nghiệp 4.0, đồng hồ đo có thể được trang bị bộ phát chuyển đổi xung này thành tín hiệu tương tự 4-20mA hoặc đầu ra Modbus RS485 kỹ thuật số. Điều này cho phép tốc độ dòng chảy thể tích và totalized flow to be monitored from a central control room, facilitating remote process adjustments and automated inventory management.

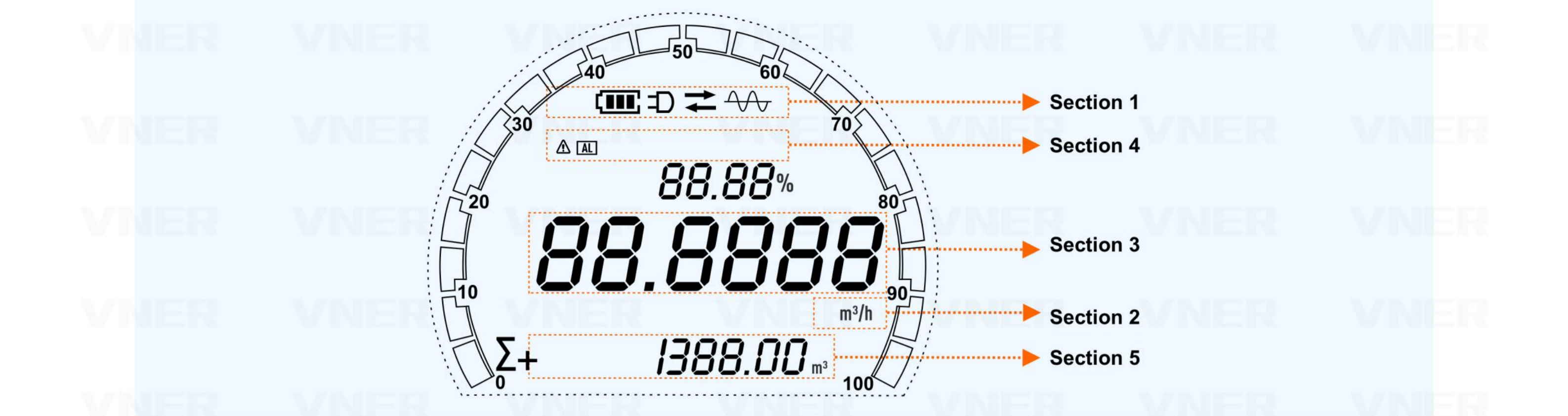

Hiển thị cục bộ có phải là tùy chọn cho các ứng dụng độc lập không?

Đối với các ứng dụng không có hệ thống điều khiển, Dòng LWGY có thể được trang bị một bộ tích hợp cục bộ chạy bằng pin. Điều này cho phép người vận hành đọc tốc độ dòng chảy và tổng thể tích trực tiếp tại điểm đo. Dù được sử dụng để kiểm tra hiệu suất của máy bơm hay theo dõi việc sử dụng nước của một máy cụ thể, Lưu lượng kế tuabin lỏng cung cấp dữ liệu rõ ràng, tức thời, cần thiết cho sự minh bạch trong hoạt động và quản lý tài nguyên.
