Tại sao lưu lượng kế dạng xoáy là giải pháp được ưu tiên để đo khí và hơi nước chính xác?

Trong lĩnh vực chuyên môn của động lực học chất lỏng, Lưu lượng kế xoáy nổi bật nhờ nguyên lý "tuế sai xoáy" độc đáo, mang lại độ chính xác cao và tỷ lệ quay vòng rộng. Việc giới thiệu của Dòng SA80T-TP đại diện cho một bước nhảy vọt đáng kể, vượt xa phép đo thể tích đơn giản. Dòng sản phẩm này là phiên bản bù nhiệt độ và áp suất của SA80T tiêu chuẩn, được thiết kế đặc biệt để giải quyết sự phức tạp của việc đo chất lỏng nén như hơi nước và khí công nghiệp. Bằng cách tích hợp nhiều phần tử cảm biến vào một thiết bị duy nhất, nó giúp đơn giản hóa việc cài đặt đồng thời cải thiện đáng kể độ tin cậy của dữ liệu được sử dụng để kiểm soát quy trình và phân bổ chi phí.

Dòng SA80T-TP đạt được khả năng bù áp suất vượt trội bằng cách nào?

Thách thức chính trong việc đo khí và hơi nước là khả năng nén của chúng; mật độ của chúng thay đổi đáng kể khi có sự dao động về nhiệt độ và áp suất. các Đồng hồ đo lưu lượng xoáy bù áp giải quyết điều này bằng cách thực hiện các phép tính thời gian thực.

Thiết kế cảm biến tích hợp có hiệu quả hơn các bộ phát bên ngoài không?

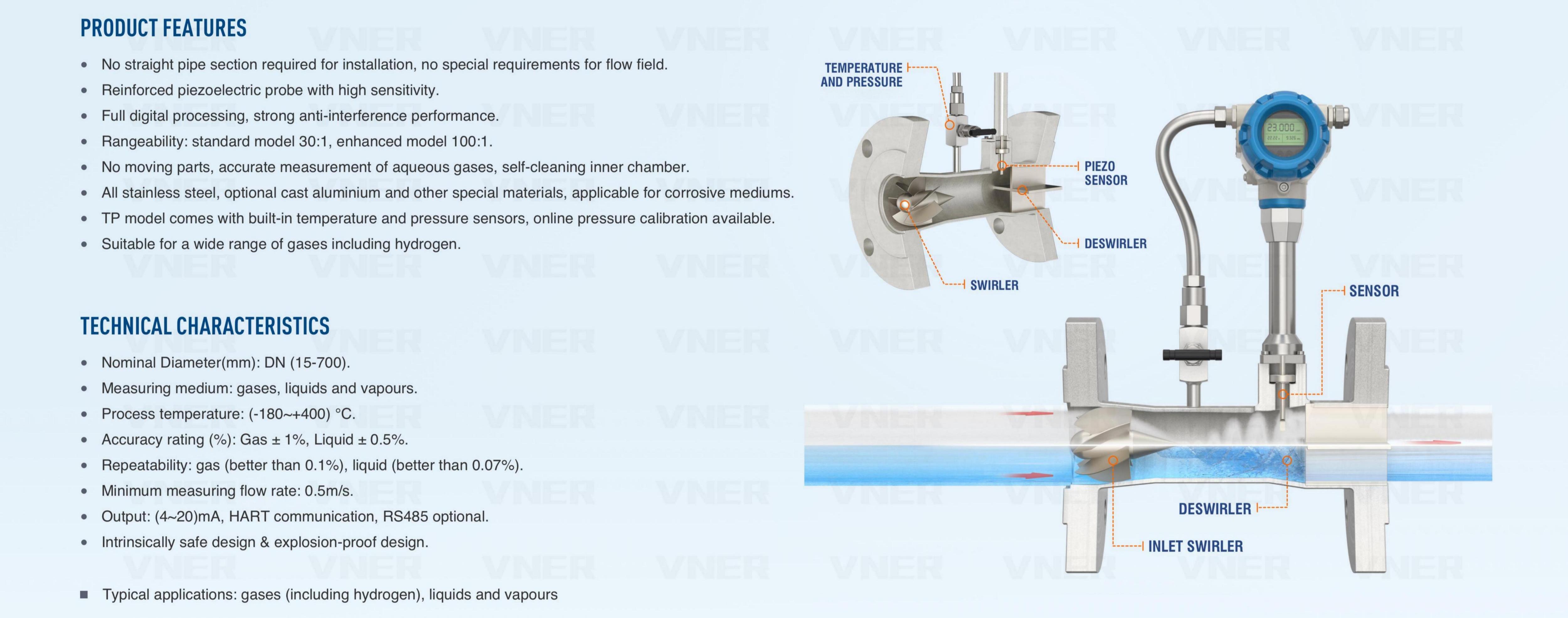

Dựa trên thiết kế cảm biến và bộ tạo xoáy hiệu suất cao tương tự như SA80T tiêu chuẩn, SA80T-TP tích hợp phép đo nhiệt độ và áp suất tích hợp trực tiếp vào thân dòng chảy. Các thiết lập truyền thống thường yêu cầu lắp đặt các bộ truyền áp suất và RTD (Máy dò nhiệt độ điện trở) riêng biệt ở phía dưới, điều này tạo ra các điểm rò rỉ tiềm ẩn và độ phức tạp của hệ thống dây điện bổ sung. Phương pháp tích hợp của Lưu lượng kế xoáy đảm bảo rằng nhiệt độ và áp suất được đo tại điểm chính xác nơi phát hiện tần số xoáy, dẫn đến tính toán mật độ thời gian thực chính xác hơn nhiều.

Thông số kỹ thuật chính của dòng SA80T-TP là gì?

Để hiểu điều này như thế nào Lưu lượng kế xoáy so với các phiên bản trước, chúng ta có thể xem các thông số chức năng cốt lõi trong bảng sau:

Tại sao tính toán mật độ thời gian thực lại quan trọng đối với mạng hơi nước và khí đốt?

Trong đo năng lượng, việc đo "lượng chất lỏng chiếm bao nhiêu không gian" (dòng thể tích) thường ít quan trọng hơn "lượng năng lượng hoặc khối lượng đang được di chuyển". Đây là lúc Lưu lượng kế xoáy có chức năng bù tích hợp trở nên không thể thiếu.

Bộ chuyển đổi xử lý đầu vào nhiều biến như thế nào?

Bộ chuyển đổi của SA80T-TP là “bộ não” của hệ thống. Nó lấy tín hiệu tần số từ cảm biến xoáy và kết hợp chúng với dữ liệu từ cảm biến nhiệt độ và áp suất bên trong. Sử dụng các tham số môi trường được cấu hình sẵn—chẳng hạn như các đặc tính của hơi bão hòa hoặc thành phần khí cụ thể—thiết bị áp dụng các mối tương quan nhiệt động tiêu chuẩn để tính toán mật độ tức thời của chất lỏng. Điều này cho phép Lưu lượng kế xoáy cung cấp đầu ra lưu lượng khối và lưu lượng âm lượng tiêu chuẩn cùng với lưu lượng thể tích vận hành thông thường.

SA80T-TP có thể xử lý cả hơi bão hòa và hơi quá nhiệt không?

Hệ thống hơi nước nổi tiếng là khó giám sát vì hơi nước có thể chuyển đổi giữa trạng thái bão hòa và quá nhiệt tùy thuộc vào hiệu suất nồi hơi và cách nhiệt đường ống. Lưu lượng kế xoáy SA80T-TP đặc biệt phù hợp với những môi trường này. Bởi vì nó liên tục theo dõi cả nhiệt độ và áp suất nên nó có thể xác định trạng thái của hơi nước và áp dụng các bảng mật độ chính xác. Đối với hơi nước bão hòa, nơi nhiệt độ và áp suất được liên kết với nhau, thiết lập cảm biến kép cung cấp khả năng kiểm tra dự phòng để đảm bảo độ chính xác ngay cả khi một thông số biến động bất ngờ.

Điều gì khiến lưu lượng kế dạng xoáy trở nên lý tưởng cho việc đo năng lượng và phân bổ chi phí?

Độ chính xác trong "Đo năng lượng" là nền tảng của quản lý chi phí công nghiệp. Khi các nhà máy dùng chung nồi hơi hoặc nhà máy khí nén trung tâm, "Phân bổ chi phí" chính xác phụ thuộc vào khả năng chuẩn hóa dữ liệu của lưu lượng kế.

Luồng khối lượng tiêu chuẩn cải thiện tính minh bạch chi phí như thế nào?

Mạng lưới khí nén và khí đốt thường bị sụt áp khi chạy đường ống dài. Một tiêu chuẩn Lưu lượng kế xoáy không được bồi thường sẽ báo cáo khối lượng khác nhau ở đầu và cuối đường ống, ngay cả khi không có khí bị thất thoát. các SA80T-TP chuyển đổi tất cả số đọc thành "Lưu lượng thể tích tiêu chuẩn" (ví dụ: Nm³/h hoặc SCFM), đề cập đến áp suất và nhiệt độ tham chiếu cố định. Điều này đảm bảo rằng mọi bộ phận hoặc người thuê đều được lập hóa đơn dựa trên số lượng phân tử khí thực tế được tiêu thụ, bất kể biến động áp suất cục bộ.

Tại sao nguyên lý "Tuế sai dòng xoáy" vốn đã vững chắc?

Máy tạo xoáy ở đầu vào của Lưu lượng kế xoáy buộc chất lỏng đi vào chuyển động quay. Khi chất lỏng đi vào phần giãn nở, tâm xoáy thực hiện một tuế sai con quay. Tần số của tuế sai này tỷ lệ thuận với tốc độ dòng chảy. Không giống như đồng hồ tuabin, không có bộ phận chuyển động nào có thể bị mòn hoặc bị kẹt. Không giống như các tấm lỗ, không có cạnh sắc để ăn mòn. Điều này làm cho SA80T-TP một giải pháp ít bảo trì cho hơi nước tốc độ cao và khí công nghiệp "bẩn" mà các cảm biến khác có thể bị hỏng.

Các tham số phương tiện được định cấu hình đảm bảo tính linh hoạt của ứng dụng như thế nào?

Tính linh hoạt của Dòng SA80T-TP nằm ở cơ chế bù được điều khiển bằng phần mềm, có thể được điều chỉnh cho phù hợp với chất lỏng cụ thể trong đường ống.

Những mối tương quan nhiệt động nào được sử dụng cho độ chính xác?

Thiết bị sử dụng các công thức tiêu chuẩn công nghiệp để đảm bảo độ chính xác cao nhất. Cho dù đó là bảng IAPWS-IF97 cho nước và hơi nước hay tiêu chuẩn AGA/SGERG cho khí tự nhiên, thì Lưu lượng kế xoáy thực hiện những tính toán phức tạp này trong nội bộ. Người dùng chỉ cần định cấu hình các tham số phương tiện trong quá trình vận hành và đồng hồ sẽ xử lý phần còn lại, nằm trong giới hạn đã hiệu chỉnh của cảm biến được cài đặt và các điều kiện quy trình thực tế.

SA80T-TP có thể được tích hợp vào Hệ thống điều khiển quy trình hiện đại không?

Trong một nhà máy thông minh hiện đại, Lưu lượng kế xoáy hoạt động như một trung tâm dữ liệu. Bởi vì nó tạo ra lưu lượng lớn, nhiệt độ và áp suất nên nó có thể cung cấp ba bộ dữ liệu thông qua một giao diện kỹ thuật số duy nhất (chẳng hạn như tín hiệu HART, Modbus hoặc 4-20mA). Đầu ra nhiều biến này rất cần thiết cho các vòng lặp "Kiểm soát quy trình" phức tạp. Ví dụ, trong một lò phản ứng hóa học cần một khối lượng khí cụ thể cho phản ứng, SA80T-TP cung cấp giá trị lưu lượng khối trực tiếp, loại bỏ nhu cầu PLC thực hiện các tính toán bù bên ngoài, từ đó giảm độ trễ của hệ thống và các lỗi lập trình tiềm ẩn.

SA80T-TP có đơn giản hóa việc cài đặt trong không gian hạn chế không?

Không gian thường được đánh giá cao trong các ống góp công nghiệp và thiết bị gắn trên thanh trượt. Thiết kế của Lưu lượng kế xoáy SA80T-TP giải quyết trực tiếp những hạn chế vật lý này.

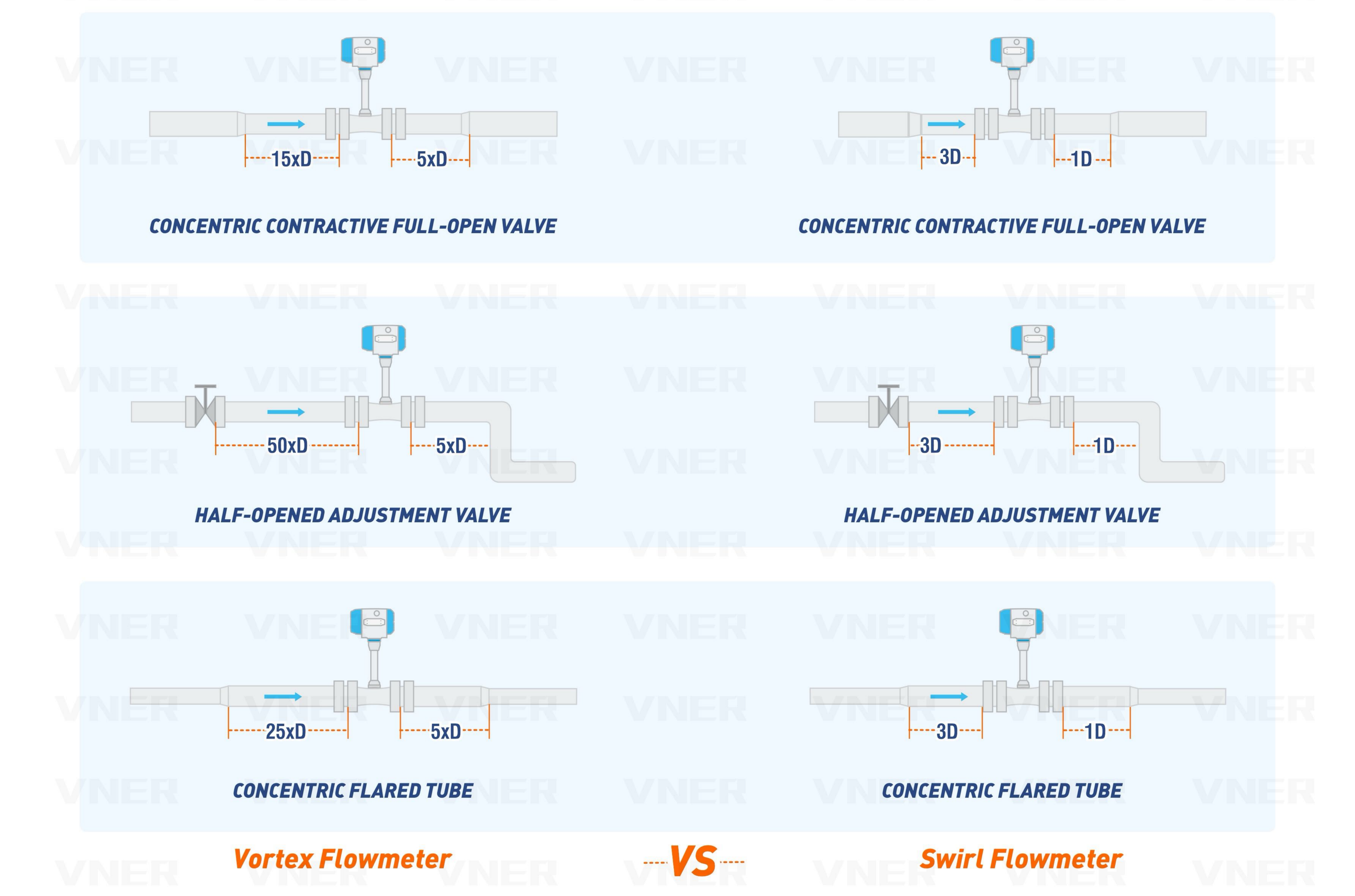

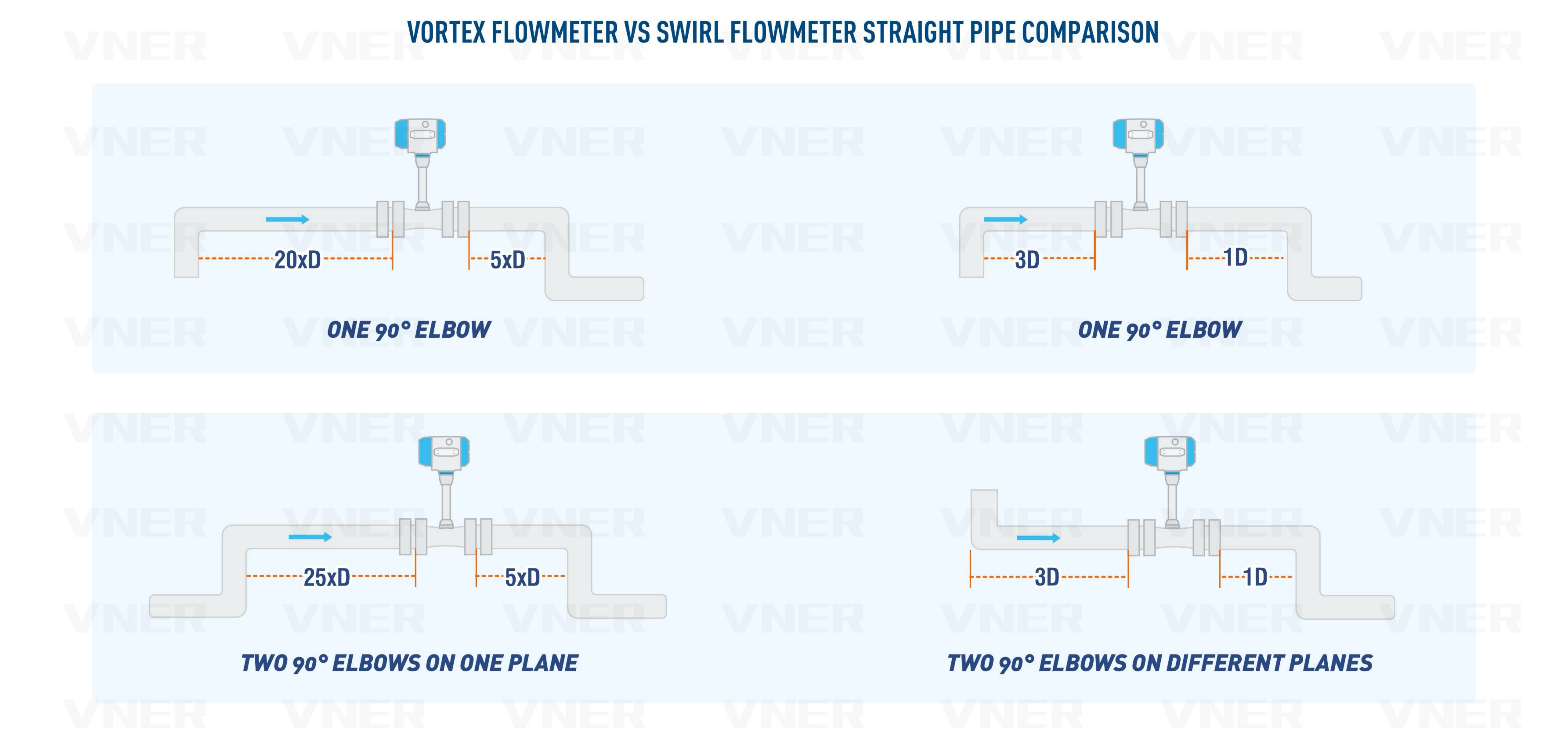

Yêu cầu về đường ống thẳng có giảm không?

So với lưu lượng kế xoáy tiêu chuẩn, Lưu lượng kế xoáy thường ít nhạy cảm hơn với các nhiễu loạn dòng chảy ngược dòng vì bộ tạo xoáy "cấu hình lại" vận tốc chất lỏng một cách hiệu quả khi nó đi vào đồng hồ. Khi bạn kết hợp điều này với cảm biến nhiệt độ và áp suất tích hợp, "dấu chân" của điểm đo sẽ giảm đáng kể. Không cần thêm các đoạn ống thẳng để chứa các vòi áp suất hoặc nhiệt độ riêng biệt, làm cho SA80T-TP một sự lựa chọn tuyệt vời để trang bị thêm cho các đường ống khí nén hoặc hơi nước hiện có nơi không gian bị hạn chế.

Bồi thường tích hợp làm giảm tổng chi phí sở hữu như thế nào?

Trong khi giá mua ban đầu của một Đồng hồ đo lưu lượng xoáy bù áp có thể cao hơn đồng hồ đo thể tích cơ bản thì "Tổng chi phí sở hữu" thường thấp hơn. Bằng cách loại bỏ nhu cầu về cảm biến riêng biệt, phần cứng gắn chuyên dụng và hệ thống cáp bổ sung, tổng chi phí lắp đặt sẽ giảm. Hơn nữa, độ chính xác ngày càng tăng trong cân bằng năng lượng và phân bổ chi phí sẽ ngăn ngừa những tổn thất "vô hình" trong mạng lưới hơi nước và khí đốt, mang lại lợi tức đầu tư nhanh chóng thông qua hiệu quả được cải thiện.
